石墨烯十字连接线夹是一种专为复杂接地系统设计的模块化连接组件，通过十字型结构实现多向导线连接，尤其适用于铁塔接地、电力工程及新能源场景。其核心优势在于高导电率、超长寿命及复杂环境适应性。
石墨烯十字连接线夹核心技术特性与材料创新
1. 结构设计与材料复合技术
① 十字型模块化设计：
采用第一夹片与第二夹片交叉配合，通过半弧形沟槽（内 R 角趋近于零）与切线面设计，实现水平与垂直接地体的紧密贴合，接触面积提升 30% 以上，接触电阻≤1.1 倍标准值，满足 DL/T1342-2014《电力接地工程用材料及连接件》要求。
② 石墨烯改性镀层：
金属基产品采用石墨烯 - 铜 - 镍复合镀层，导电率达 108%-111% IACS（国际退火铜标准），短时耐受电流 17kA（工频），冲击电流 200kA（8/20μs）后电阻变化≤10%。
非金属基产品采用多层编织石墨线与不锈钢芯结合，固态电阻率≤4.03μΩ・cm，抗压强度≥1200MPa，适合油镐驱动安装。
2. 环境适应性突破
① 耐腐蚀性：
在 pH=3 硫酸、pH=8 氢氧化钠及 3.5% 氯化钠溶液中浸泡 720 小时，电阻增幅均≤10%。
石墨烯薄膜的疏水性与化学稳定性使其在高湿度环境下仍保持稳定，抗水湿性优于传统镀锌钢夹具。
② 温度稳定性：
工作温度范围 - 60℃至 1000℃，适用于寒区（如陕北）及高温工业场景（如长庆油田）。例如，北京理工大学研发的石墨烯四端梁结构在 - 40℃至 125℃下谐振频率波动≤5%。
石墨烯十字连接线夹典型应用场景
1. 电力接地系统
特高压输电工程：
锡盟 - 山东 1000kV 工程中，Φ13mm 金属基十字线夹配合垂直接地极，使接地电阻降至 0.5Ω 以下，降阻效果系数≤0.7。其模块化设计使 4 人 / 天可完成 1 座基塔接地施工，较传统铜包钢节省 70% 工时。
风电与油田项目：
某风电场所用 Φ16mm 金属基线夹，单根接地极安装时间仅 10 分钟，较传统铜包钢节省 70% 工时。长庆油田采用非金属基线夹，在 - 30℃至 80℃温差下稳定运行，耐原油腐蚀性能突出。
2. 复杂地质环境适配
陕西黄土高原弱碱性土壤：
采用渗镀银、铜的碳钢芯线夹，腐蚀率≤0.0003mm / 年，适配 pH≈8 的土壤环境。例如，国网陕西西安供电项目中，石墨烯十字线夹配合弹性卡扣，减少温差（-30℃至 30℃）引起的松动，接地电阻长期稳定在 0.8Ω 以下。
山区与冻土区域：
非金属基线夹通过蛇形敷设减少机械应力，如福建武夷山电网改造中，采用柔性石墨烯线夹实现非开挖安装，施工效率提升 50%。
石墨烯十字连接线夹安装工艺与参数匹配
1. 关键参数匹配
① 电气性能：
直流电阻率：金属基≤11.5μΩ・cm，非金属基≤4.03μΩ・cm。接触电阻需通过振动测试（如 10 万次无松动）。
② 机械强度：
抗拉强度≥600MPa，抗弯性能满足三次弯曲 90 度后电阻增幅≤10%。例如，南京正锐电力的专利产品通过压块与螺栓组合，抗振动性能达 10 万次无松动。
2. 安装要点
金属基连接：
优先采用压接或模块化组装，避免焊接破坏石墨烯层。例如，青岛雷克石产品单根接地极安装时间仅 5 分钟，接触电阻≤1.1 倍标准值。
非金属基连接：
导电石墨线缠绕搭接长度≥直径 10 倍，并用铝管保护套增强物理隔离。放热焊接需符合 GB50169-2016 标准，焊点截面积≥导线截面积 1.2 倍。
石墨烯十字连接线夹行业标准与认证
1. 国内标准
① 电气性能：符合 DL/T1312-2023《电力工程接地用铜覆钢技术条件》（覆层厚度≥0.15mm、接触电阻≤1.1 倍标准值）。
② 耐腐蚀性：满足 GB/T21698-2008《复合接地体技术条件》（盐雾试验 500 小时无腐蚀）。
2. 国际认证
通过 UL、CE 认证，部分产品符合 RoHS 环保指令。例如，北京石墨烯研究院的产品通过 ISO TS 21356-1:2021《纳米技术 石墨烯的结构表征》标准认证。
石墨烯十字连接线夹寿命周期
金属基寿命≥40 年，非金属基寿命≥50 年。

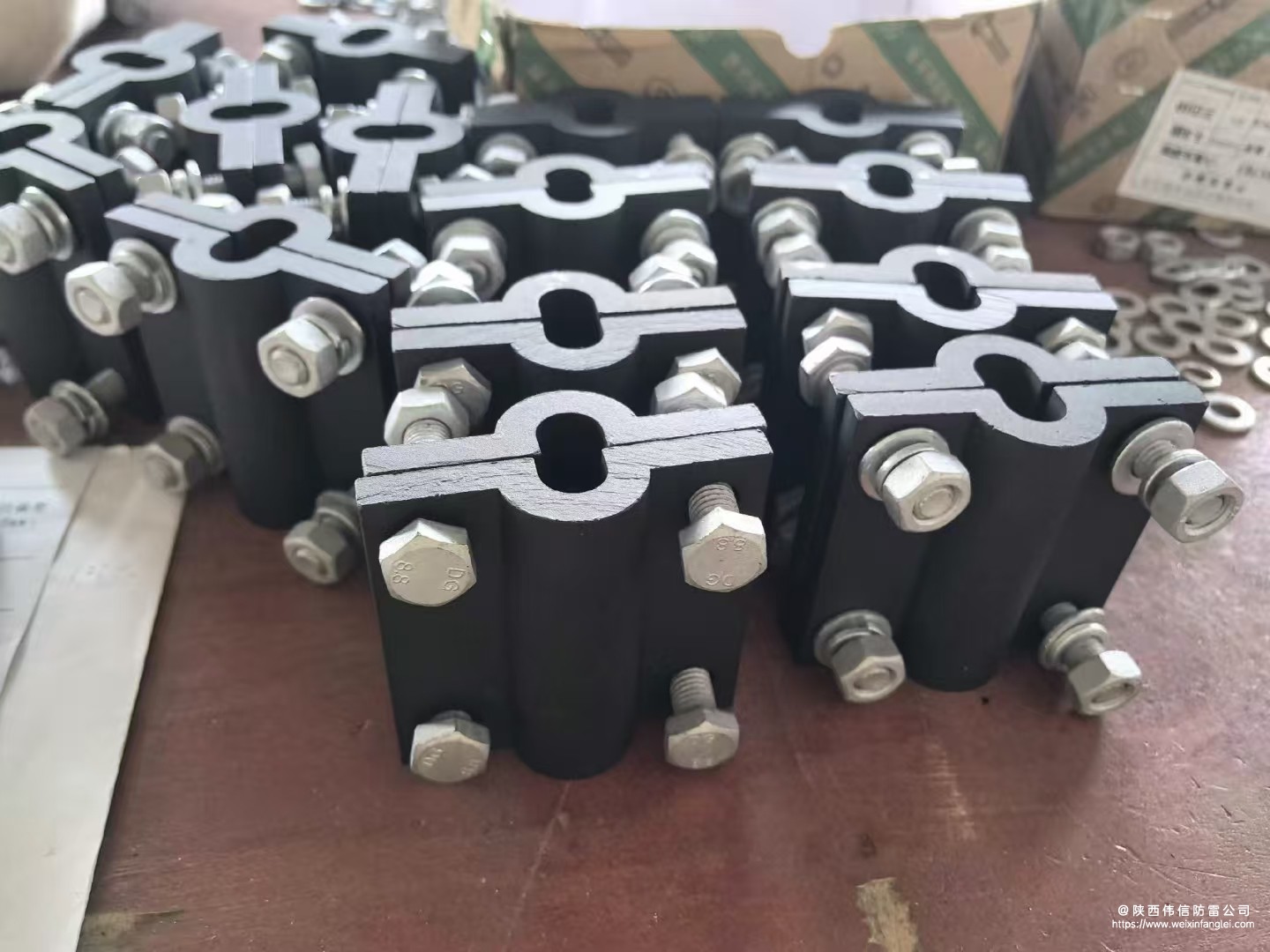

石墨烯十字连接线夹产品图
石墨烯十字连接线夹售后
1、物流配送
正常情况下在收到订单的5~7天内安排发货，如有特殊情况，则根据实际情况而定!
2、付款方式
支持多种付款方式，具体付款方式可根据实际情况协商而定
3、退换货政策
收到产品后如有异议，请及时与我们取得联系，进行协商解决
4、票据制度
可根据客户需求协商而定
