电力专用避雷针是保障电力系统安全运行的核心防雷设备，广泛应用于变电站、输电线路、发电厂等场景。针对 500 千伏电力系统的防雷需求，专用避雷针的设计需结合中压配电设备的特点，在直击雷防护、过电压抑制及经济性之间实现优化平衡。500千伏电力专用避雷针通过精准的直击雷拦截、高效的过电压泄放和智能的运维管理，为中压配电系统提供了经济可靠的防雷解决方案。
500千伏电力专用避雷针核心类型与选型要点
1.可控放电避雷针
通过主动触发上行先导，保护范围扩大至传统避雷针的 1.5-2 倍，雷电流幅值限制在 15kA 以内，陡度≤10kA/μs。适用于多雷区的 500kV 变电站和输电线路，接地电阻要求常规地区≤10Ω，高阻区≤30Ω。典型案例：某 500kV 山区线路应用后，年雷击故障从 5 次降至 0 次。
2.提前放电避雷针（ESE）
采用 316 不锈钢材质，通过尖端放电原理将雷电先导形成时间缩短 50%，绕击率降低 74% 以上。
3.无源电晕场驱雷器
基于电晕放电原理，在铁塔顶部形成电荷层，抑制雷电先导发展，保护半径 30-50 米。无需外部供电，实测可减少铁塔雷击概率 40%-60%，特别适合高土壤电阻率地区（如陕西黄土区）的 500kV 线路。
4.构架避雷针
直接安装在 500kV 变电站构架上，与主接地网连接并增设集中接地装置。适用于土壤电阻率＜1000Ω・m 的地区，接地电阻≤10Ω，可降低独立避雷针的建设成本。
5.碳纤维复合避雷针
采用碳纤维增强材料，重量仅为钢材的 1/3，抗风能力≥50m/s，适用于沿海、山区等复杂环境。例如，15 米碳纤维升降杆避雷针可在 7-10 分钟内完成架设，接地电阻≤10Ω。
500千伏电力专用避雷针安装规范
1.接地系统设计
① 独立避雷针：接地电阻≤0.3Ω，采用 Φ50×2500mm 镀铜钢接地极，间距≥5m。高阻区可采用深井接地（深度≥20m）或石墨基降阻剂，确保接地电阻达标。
② 变电站接地网：采用不等间距网格（边缘密集、中心稀疏），接地电阻≤0.2Ω，与避雷针接地体连接点距离≥15m，防止地电位反击。
③ 输电线路：杆塔接地电阻≤5Ω（常规地区）或≤15Ω（高阻区），采用铜包钢接地极和外延接地网（总长度≤2ρ）。
2.安装工艺
① 材料选择：避雷针采用 Q235B 热镀锌角钢（规格≥∠50×5mm），锌层厚度≥85μm，抗腐蚀寿命＞30 年。引下线截面积≥50mm²，与接地体采用放热焊接，过渡电阻≤50mΩ。
② 安全距离：避雷针与被保护设备水平距离≥5m，变电站独立避雷针接地体与主接地网连接点距离≥15m，防止反击。
③ 垂直度：塔体垂直度偏差≤1/1000，安装后需用经纬仪校验。
500千伏电力专用避雷针运维与检测标准
1.周期性检测
① 接地电阻：每半年测试一次，独立避雷针接地电阻＞0.3Ω 时需开挖检查。变电站接地网每 3 年采用四极法测试，电阻＞0.2Ω 时需优化。
② 避雷器性能：每年进行一次直流参考电压和泄漏电流测试，偏差超过 5% 需更换。中性点避雷器每半年测试一次伏安特性。
③ 导通性：引下线导通电阻≤200mΩ，初值差≤50%。
2.特殊巡视
① 极端天气后：检查避雷针垂直度（偏差≤0.2%）和接地极冻土层影响，大风后需校正倾斜（＞5° 时加装临时拉线）。
② 雷雨季节前：清理避雷针线夹锈蚀，检查排水孔防止积水，确保内部无锈蚀。
2.故障处理
① 避雷针倾斜＞5°：需加装临时拉线并校正，基础沉降＞5cm 时采用混凝土灌浆加固。
② 避雷器故障：雷击后计数器动作次数＞3 次需更换，瓷套裂纹必须立即处理。
500千伏电力专用避雷针典型应用场景
1.500kV 架空线路
① 高雷区：每基杆塔安装防绕击避雷针（高度 3-5m），避雷线保护角≤5°，耐张杆加装 20kA 级避雷器。山区线路可增设耦合地线，将耐雷水平提升至 150kA 以上。
② 绝缘线路：直线杆采用 1200mm 干弧距离绝缘横担，耐张杆安装带间隙避雷器，接地电阻≤4Ω。
2.变电站综合防护
① 直击雷防护：主控楼屋顶设避雷带（网格 5m×5m），主变压器区域布置 4-6 支独立避雷针（高度 20-25m），进线侧安装可控放电避雷针（高度 15-20m）。
② 侵入波防护：进线电缆终端头安装无间隙避雷器，接地电阻≤0.2Ω，与限流接闪器协同构成 “外防直击雷 + 内防电磁脉冲” 体系。
3.特殊环境防护
① 高土壤电阻率地区：采用深井接地（深度≥20m）或石墨基降阻剂，结合外延接地网，确保接地电阻≤0.2Ω。
② 多鸟害区域：在避雷针顶部安装防鸟刺，同时采用无源电晕场驱雷器减少鸟类活动引发的放电风险。
500千伏电力专用避雷针标准
① 设计遵循 GB 50057-2010《建筑物防雷设计规范》、GB/T 50064-2014《交流电气装置的过电压保护和绝缘配合设计规范》。
② 施工验收执行 GB 50601-2010《建筑物防雷工程施工与质量验收规范》，接地电阻测试依据 GB/T 21431-2015。
③ 高海拔地区需按 Q/GDW 13001-2014 进行绝缘修正（西安雁塔区海拔约 400m，无需修正）。

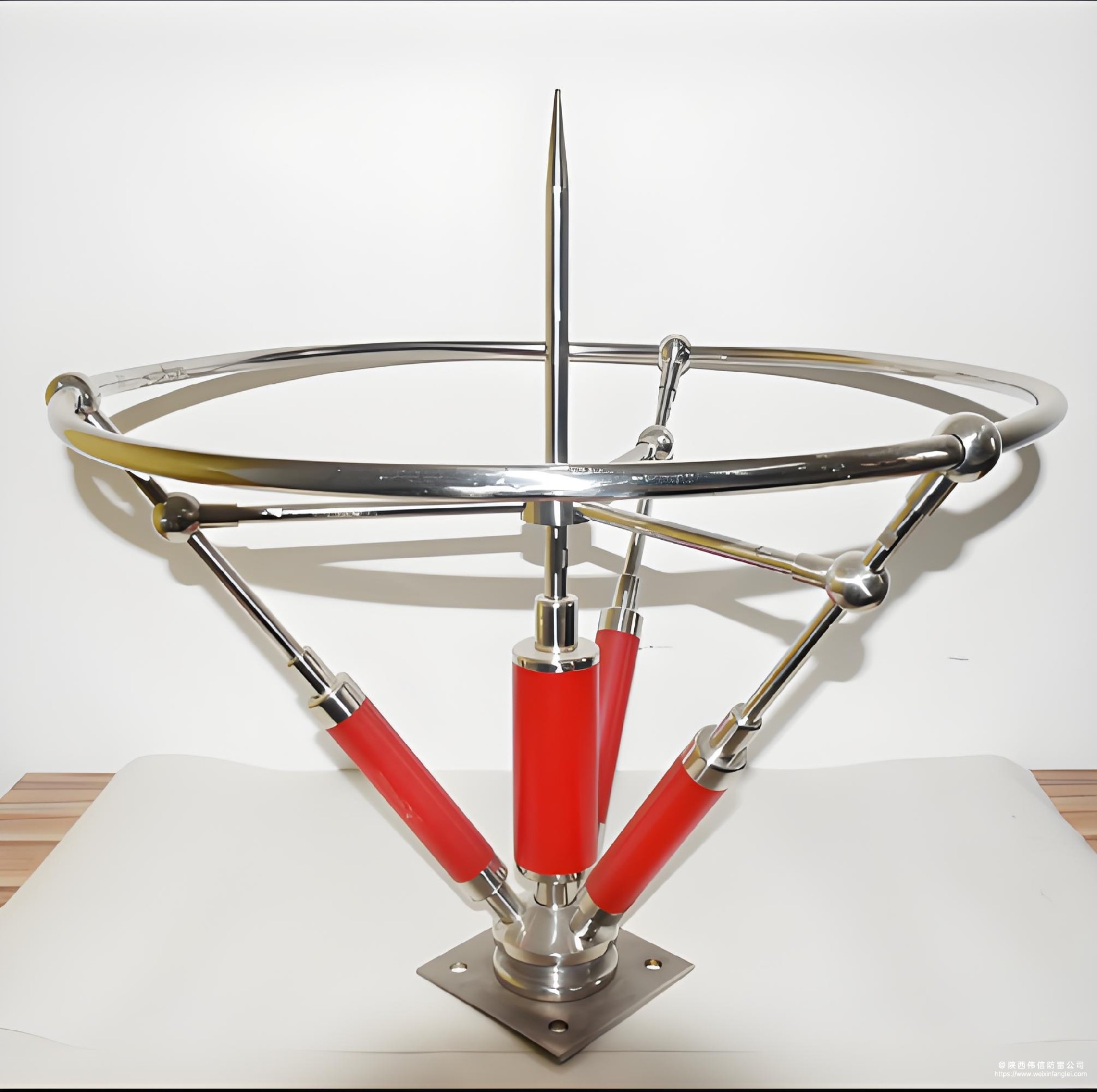

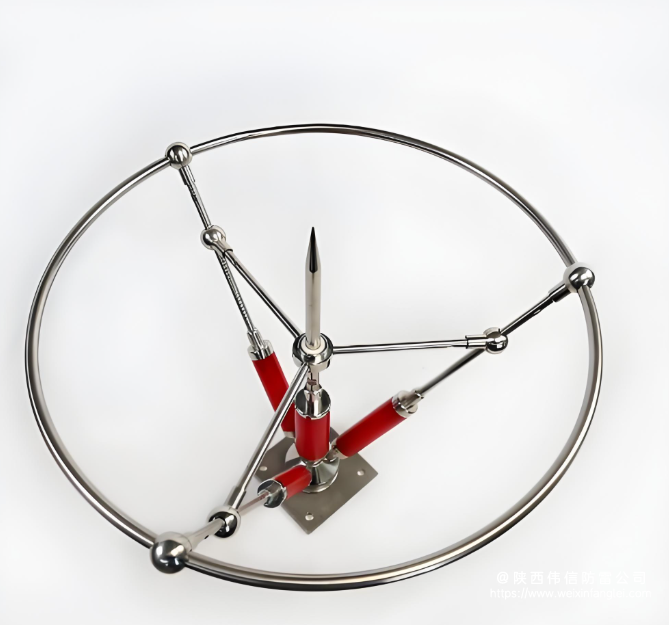

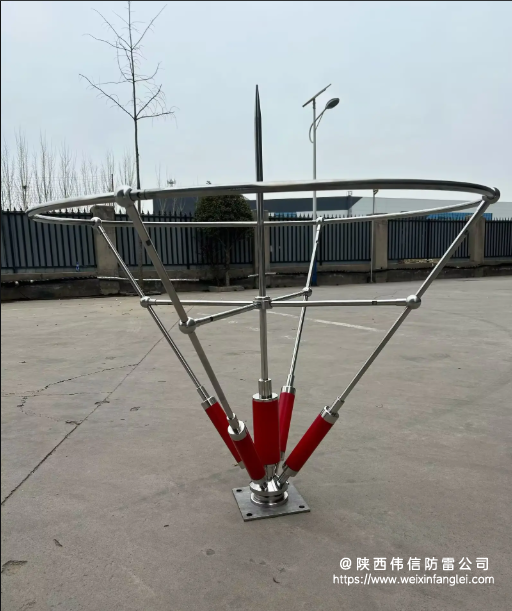

500千伏电力专用避雷针产品图
500千伏电力专用避雷针售后
1、物流配送
正常情况下在收到订单的5~7天内安排发货，如有特殊情况，则根据实际情况而定!
2、付款方式
支持多种付款方式，具体付款方式可根据实际情况协商而定
3、退换货政策
收到产品后如有异议，请及时与我们取得联系，进行协商解决
4、票据制度
可根据客户需求协商而定
