电力专用避雷针是保障电力系统安全运行的核心防雷设备，广泛应用于变电站、输电线路、发电厂等场景。针对 35 千伏电力系统的防雷需求，专用避雷针的设计需结合中压配电设备的特点，在直击雷防护、过电压抑制及经济性之间实现优化平衡。35千伏电力专用避雷针通过精准的直击雷拦截、高效的过电压泄放和智能的运维管理，为中压配电系统提供了经济可靠的防雷解决方案
35千伏电力专用避雷针核心类型与选型要点
1.可控放电避雷针
通过主动触发上行先导，扩大保护范围（半径可达传统避雷针的 2 倍），并降低雷电流幅值（平均≤7kA）和陡度（≤5kA/μs）。适用于多雷区的 35kV 架空线路，接地电阻要求常规地区≤10Ω，高阻区≤30Ω，采用铜包钢材质和多极并联优化。例如，某 35kV 山区线路应用后，雷击跳闸率从 14 次 / 百公里・年降至 3 次以下。
2.限流接闪器
内置非线性电阻元件（如导电硅橡胶），将雷电流限制至≤7kA，同时抑制电流陡度，削弱电磁脉冲强度 70% 以上。特别适合保护变电站内的继电保护装置、SCADA 系统等微电子设备，接地电阻≤10Ω（常规地区）或≤30Ω（高阻区），可与避雷器协同形成双重防护。
3.防绕击避雷针
采用 L 型针头和 - 5°~0° 保护角，将雷电绕击概率降低 74% 以上。在山区线路中，配合避雷线（保护角≤25°）可使跳闸率下降 50%。例如，某 35kV 线路通过加装侧向避雷针和避雷器，整改后两年半仅跳闸 3 次。
4.横担式避雷针
直接安装在 35kV 线路横担上，与导线间距保持 350-500mm，有效拦截直击雷。接地引下线采用 40×4mm 镀锌扁钢，接地电阻≤10Ω。
35千伏电力专用避雷针安装规范
1.接地系统设计
① 独立避雷针：接地电阻≤10Ω，采用 Φ50×2500mm 镀铜钢接地极，间距≥5m。高土壤电阻率地区（如陕西黄土区）可采用深井接地（深度≥8m）或添加长效降阻剂，确保接地电阻达标。
② 变电站接地网：采用不等间距布置（边缘密集、中心稀疏），接地电阻≤0.5Ω，有效降低地电位反击风险。
③ 配电设备：变压器中性点接地电阻≤4Ω（容量＞100kVA），避雷器接地电阻≤4Ω。
2.安装工艺
① 材料选择：避雷针采用热浸镀锌圆钢（直径≥16mm）或 316 不锈钢，焊接处做防腐处理。引下线截面积≥50mm²，与接地体采用放热焊接，过渡电阻≤50mΩ。
② 安全距离：避雷针与被保护设备的水平距离≥5m，变电站独立避雷针接地体与主接地网连接点距离≥15m，防止地电位反击。
③ 绝缘横担：安装高度需满足干弧距离要求，耐张杆配套避雷器需逐基安装。
35千伏电力专用避雷针运维与检测标准
1.周期性检测
① 接地电阻：每年测试一次，独立避雷针接地电阻＞10Ω 时需开挖检查。变电站接地网每 6 年采用四极法测试，电阻＞0.5Ω 时需优化。
② 避雷器性能：每 3 年进行一次直流参考电压和泄漏电流测试，偏差超过 5% 需更换。
③ 导通性：引下线导通电阻≤200mΩ，初值差≤50%。
2.特殊巡视
① 极端天气后：检查避雷针垂直度（偏差≤0.2%）和接地极冻土层影响，大风后需校正倾斜（＞5° 时加装临时拉线）。
② 雷雨季节前：清理避雷针线夹锈蚀，检查排水孔防止积水，确保内部无锈蚀。
3.故障处理
① 避雷针倾斜＞5°：需加装临时拉线并校正，基础沉降＞5cm 时采用混凝土灌浆加固。
② 避雷器故障：雷击后计数器动作次数＞3 次需更换，瓷套裂纹必须立即处理。
35千伏电力专用避雷针典型应用场景
1.35kV 架空线路
① 高雷区：每基杆塔安装防绕击避雷针（高度 2-3m），避雷线保护角≤20°，耐张杆加装 10kA 级避雷器。山区线路可增设耦合地线，将耐雷水平提升至 80kA 以上。
② 绝缘线路：直线杆采用 600mm 干弧距离绝缘横担，耐张杆安装带间隙避雷器，接地电阻≤4Ω。
2.变电站综合防护
① 直击雷防护：主控楼屋顶设避雷带（网格 5m×5m），主变压器区域布置 3-4 支独立避雷针（高度 15-20m），进线侧安装可控放电避雷针（高度 10-15m）。
② 侵入波防护：进线电缆终端头安装无间隙避雷器，接地电阻≤4Ω，与限流接闪器协同构成 “外防直击雷 + 内防电磁脉冲” 体系。
3.发电厂重点防护
① 高耸结构：烟囱、冷却塔等安装悬挂式避雷针（高度 5-8m），采用航空障碍灯一体化设计，兼顾防雷与警示功能。
② 风力发电机：机舱顶部安装提前放电避雷针，配合机舱内 SPD（电涌保护器），形成三级防护体系。
35千伏电力专用避雷针标准
① 设计遵循 GB 50057-2010《建筑物防雷设计规范》、DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》。
② 施工验收执行 GB 50601-2010《建筑物防雷工程施工与质量验收规范》，接地电阻测试依据 GB/T 21431-2015。
③ 高海拔地区需按 Q/GDW 13001-2014 进行绝缘修正。

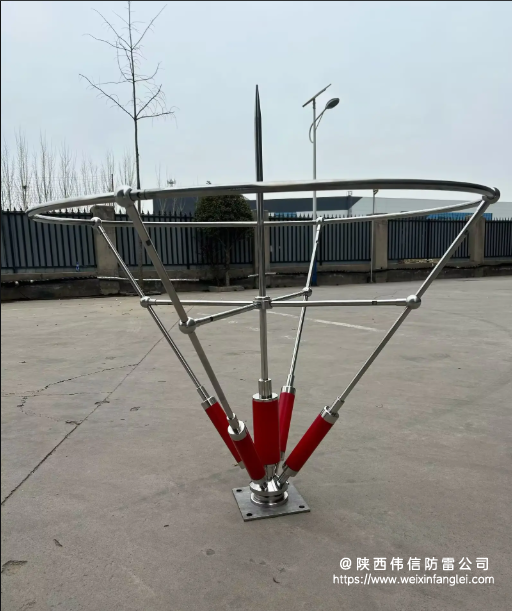

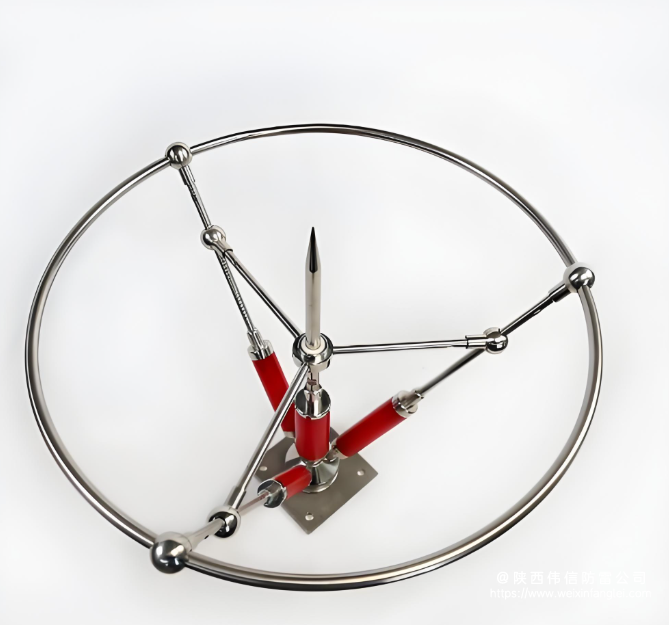

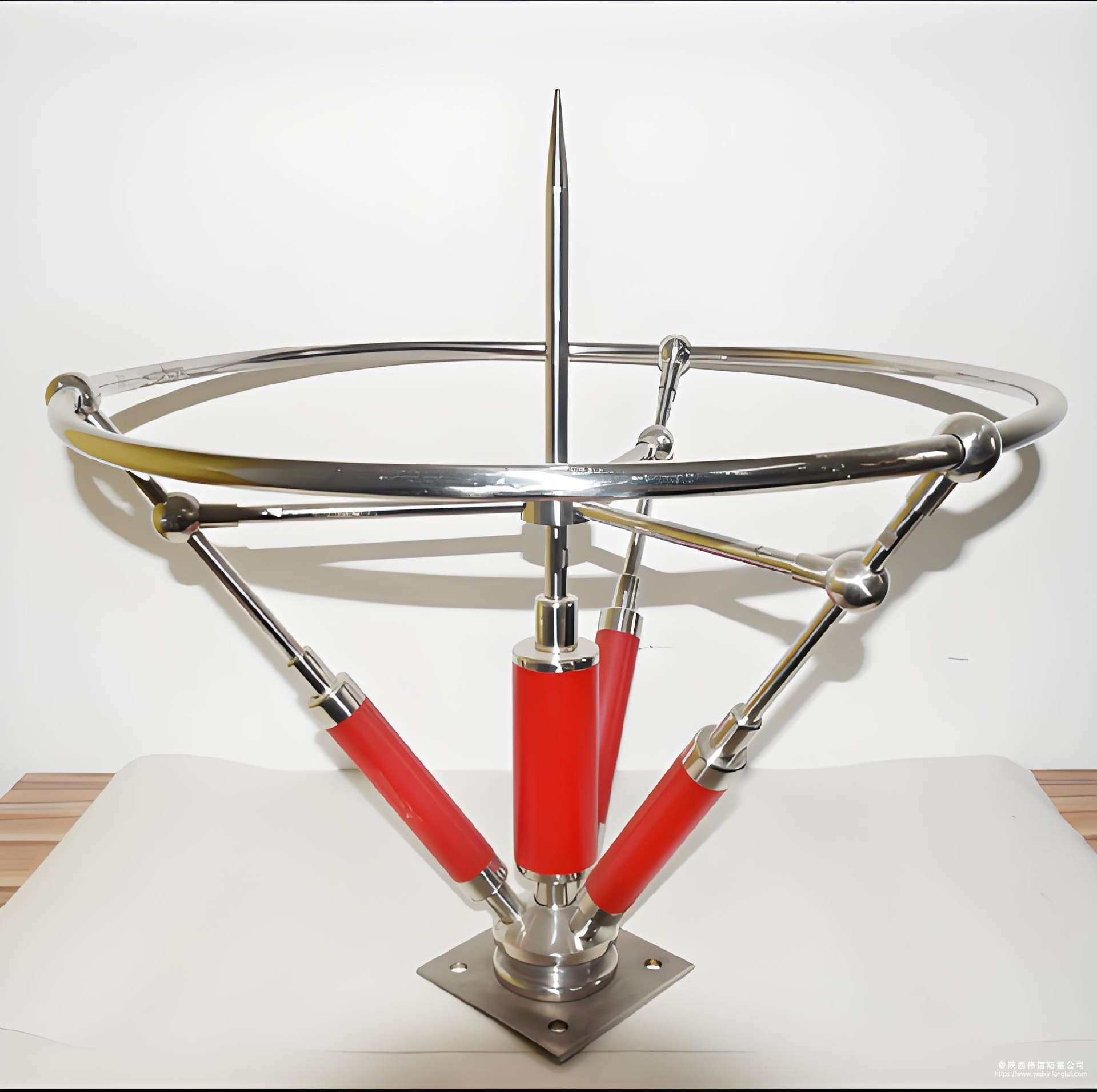

35千伏电力专用避雷针产品图
