电力专用避雷针是保障电力系统安全运行的核心防雷设备，广泛应用于变电站、输电线路、发电厂等场景。针对 10 千伏电力系统的防雷需求，专用避雷针的设计需结合中压配电设备的特点，在直击雷防护、过电压抑制及经济性之间实现优化平衡。10 千伏电力专用避雷针通过精准的直击雷拦截、高效的过电压泄放和智能的运维管理，为中压配电系统提供了经济可靠的防雷解决方案
10千伏电力专用避雷针核心类型与选型要点
1.限流避雷针
采用氧化锌非线性电阻元件，在雷击时将雷电流幅值限制在 10kA 以内，并抑制电流上升速率（di/dt≤100kA/μs）。适用于 10kV 柱上变压器、开关设备等对过电压敏感的设备，可与避雷器配合形成双重防护。其接地电阻要求≤4Ω（变压器容量＞100kVA）或≤10Ω（容量≤100kVA）。
2.可控放电避雷针
通过动态环和储能装置主动触发上行先导，保护半径比传统避雷针扩大 20%-30%，特别适合多雷区的 10kV 架空线路。其接地系统采用铜包钢材质，常规地区接地电阻≤10Ω，高阻区≤30Ω，可通过多极并联和降阻剂优化。
3.防绕击避雷针
针对 10kV 线路设计，采用 L 型针头和 - 5°~0° 保护角，将雷电绕击概率降低 74% 以上。在山区线路中，配合避雷线（保护角≤25°）可使跳闸率下降 50%。
4.横担式避雷针
直接安装在 10kV 线路横担上，与中相和边相导线间距保持 350-500mm，避免影响导线运行。该设计可有效拦截直击雷，保护横担和电杆，接地引下线需采用 40×4mm 镀锌扁钢，接地电阻≤10Ω。
10千伏电力专用避雷针安装规范
1.接地系统设计
① 独立避雷针：接地电阻≤10Ω，采用 Φ50×2500mm 镀铜钢接地极，间距≥5m。
② 配电设备：变压器中性点接地电阻≤4Ω（容量＞100kVA），避雷器接地电阻≤4Ω。
③ 高阻区处理：采用深井接地（深度≥8m）或添加长效降阻剂，确保接地电阻达标。
2.安装工艺
① 材料选择：避雷针采用热浸镀锌圆钢（直径≥16mm）或 316 不锈钢，焊接处做防腐处理。
② 引下线：截面积≥50mm²，与接地体采用放热焊接，过渡电阻≤50mΩ。
③ 绝缘横担：安装高度需满足干弧距离要求，耐张杆配套避雷器需逐基安装。
10千伏电力专用避雷针运维与检测标准
1.周期性检测
① 接地电阻：每年测试一次，独立避雷针接地电阻＞10Ω 时需开挖检查。
② 避雷器性能：每 3 年进行一次直流参考电压和泄漏电流测试，偏差超过 5% 需更换。
③ 导通性：引下线导通电阻≤200mΩ，初值差≤50%。
2.特殊巡视
① 极端天气后：检查避雷针垂直度（偏差≤0.2%）和接地极冻土层影响。
② 雷雨季节前：清理避雷针线夹锈蚀，检查排水孔防止积水。
3.故障处理
① 避雷针倾斜＞5°：加装临时拉线并校正，基础沉降＞5cm 时灌浆加固。
② 避雷器故障：雷击后计数器动作次数＞3 次需更换，瓷套裂纹必须立即处理。
10千伏电力专用避雷针典型应用场景
1.10kV 架空线路
① 高雷区：每基杆塔安装防绕击避雷针（高度 2-3m），避雷线保护角≤20°，耐张杆加装 10kA 级避雷器。
② 绝缘线路：直线杆采用 600mm 干弧距离绝缘横担，耐张杆安装带间隙避雷器，接地电阻≤4Ω。
2.柱上变压器台区
① 直击雷防护：在变压器台架上方 2m 处安装独立避雷针，保护半径覆盖变压器及开关设备。
② 过电压抑制：高低压侧均安装避雷器，接地体与变压器中性点共用，接地电阻≤4Ω。
3.开关站与配电室
① 直击雷防护：屋顶设避雷带（网格 5m×5m），进线侧安装可控放电避雷针（高度 10-15m）。
② 侵入波防护：进线电缆终端头安装无间隙避雷器，接地电阻≤4Ω。
10千伏电力专用避雷针标准
① 设计遵循 GB 50057-2010《建筑物防雷设计规范》、DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》。
② 施工验收执行 GB 50601-2010《建筑物防雷工程施工与质量验收规范》。
③ 高海拔地区需按 Q/GDW 13001-2014 进行绝缘修正。

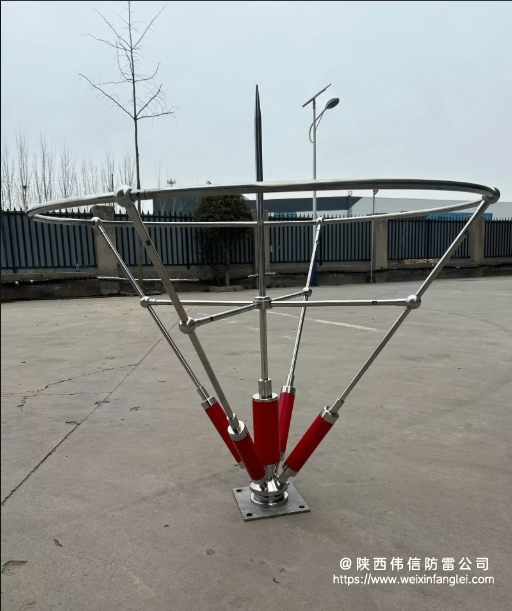

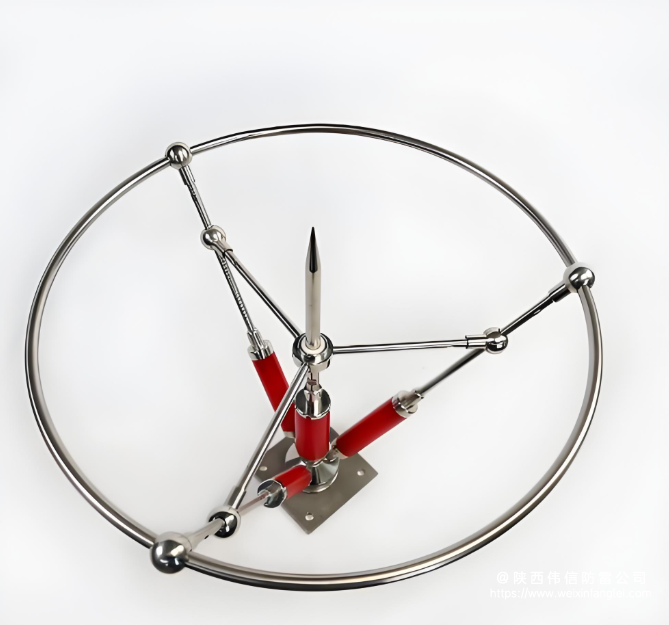

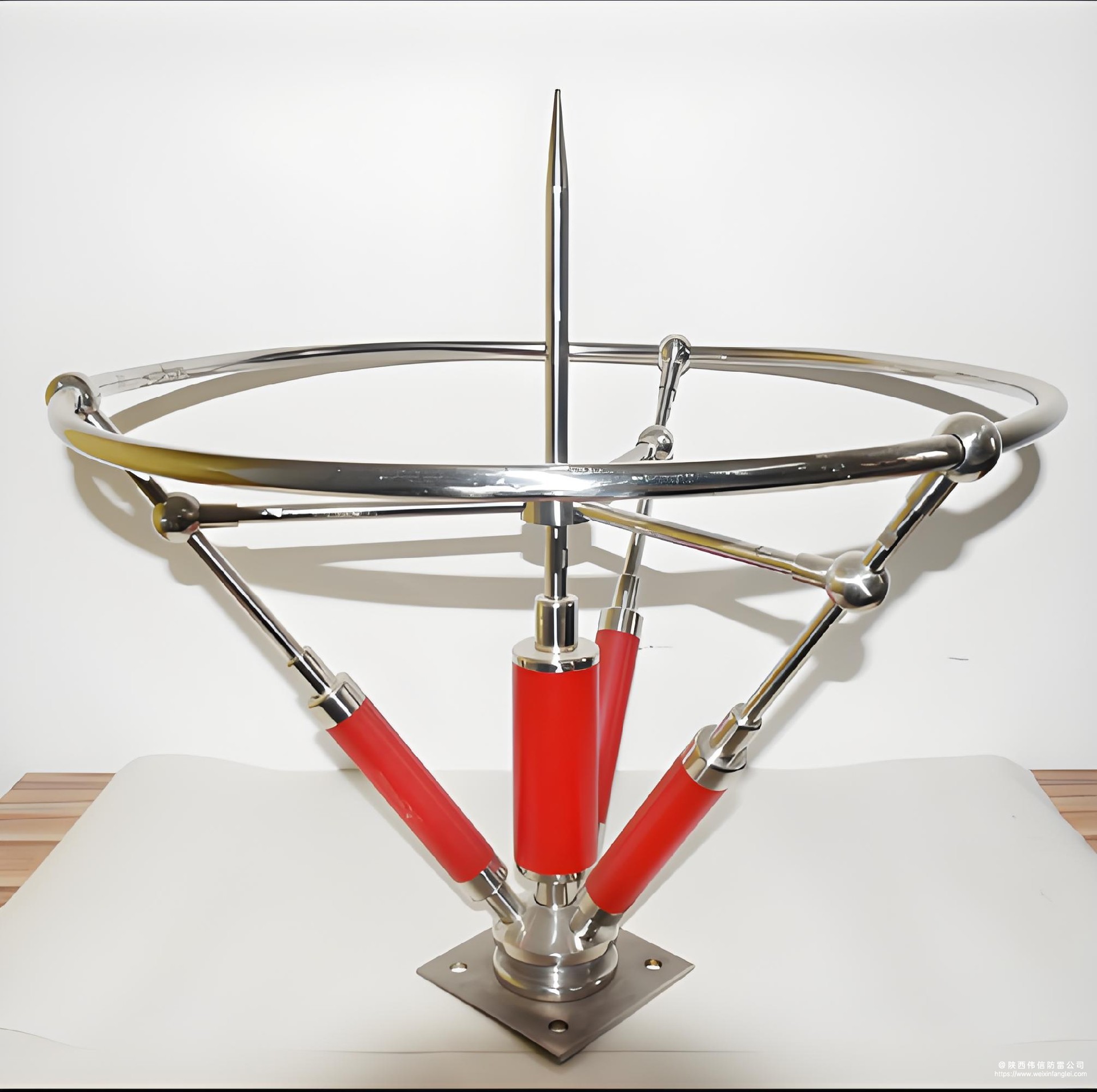

10千伏电力专用避雷针产品图
10千伏电力专用避雷针售后
1、物流配送
正常情况下在收到订单的5~7天内安排发货，如有特殊情况，则根据实际情况而定!
2、付款方式
支持多种付款方式，具体付款方式可根据实际情况协商而定
3、退换货政策
收到产品后如有异议，请及时与我们取得联系，进行协商解决
4、票据制度
可根据客户需求协商而定
