石墨烯一字连接线夹是一种融合石墨烯材料特性与创新结构设计的电气连接组件，主要应用于接地系统、电力工程及特殊环境下的导线连接。其核心优势在于通过石墨烯改性提升导电性能、耐腐蚀性及机械强度，同时优化安装工艺以适应复杂工况。以下从技术特性、应用场景、典型案例及选型建议等方面展开解析：
石墨烯一字连接线夹核心技术特性与材料创新
1. 石墨烯复合镀层技术
金属基线夹：
采用石墨烯 - 铜 - 镍多层复合镀层工艺，镀层厚度≥0.15mm，均匀性允差≤0.05mm。例如，四川健坤科技的产品通过渗镀石墨烯、银、铜等金属，使导电率提升至 111% IACS，电阻温度系数显著低于纯铜。
短时耐受电流达 10kA（工频），冲击电流 200kA（8/20μs）后电阻变化≤10%，满足 GB/T 16927.1-1997 标准。
非金属基线夹：
多层编织石墨线与不锈钢芯结合，芯材含吸水性非金属编织物，固态电阻率≤4.03μΩ・cm，导电率达 42.8%。
抗压强度≥1200MPa，适合油镐驱动安装，减少开挖量。
2. 结构设计优化
① 模块化连接：
金属基线夹采用过盈配合或套管连接，无需焊接，4 人 / 天可完成 1 座基塔接地施工，较传统铜包钢节省 70% 工时。
非金属基线夹通过导电石墨线缠绕扎紧，搭接长度为直径 10 倍，接触电阻稳定。
② 抗振动与防脱落设计：
南京正锐电力的专利产品采用压块与紧固螺栓组合，通过上下底板和弧形槽结构夹紧柔性石墨烯扁带，防止脱落。
卡扣式设计可承受高频振动，如汽车线束连接中通过 10 万次振动测试无松动。
3. 环境适应性突破
① 耐腐蚀性：
盐雾试验 500 小时无明显腐蚀，埋地腐蚀率低至 0.0003mm / 年，远超 GB/T 21698-2008 标准（≤0.03mm / 年）。
在 pH=3 硫酸、pH=8 氢氧化钠及 3.5% 氯化钠溶液中浸泡 720 小时，电阻增幅均≤10%。
② 温度稳定性：
工作温度范围 - 60℃至 1000℃，适用于寒区、高温工业场景（如长庆油田）。
高温环境下，石墨烯层间插入氯化铁可使电阻率降至 91μΩ・cm，接近铜的导电水平。
石墨烯一字连接线夹典型应用场景
1. 电力接地系统
特高压输电工程：
锡盟 - 山东 1000kV 工程中，Φ13mm 金属基石墨烯一字线夹配合垂直接地极，使接地电阻降至 0.5Ω 以下，降阻效果系数≤0.7。
接地体寿命≥50 年，40 年内无需防腐处理，仅需每年检测接地电阻。
风电与油田项目：
某风电场所用 Φ16mm 金属基线夹，单根接地极安装时间仅 10 分钟，较传统铜包钢节省 70% 工时。
长庆油田采用非金属基线夹，在 - 30℃至 80℃温差下稳定运行，耐原油腐蚀性能突出。
石墨烯一字连接线夹选型建议与安装要点
1. 关键参数匹配
① 电气性能：
直流电阻率：金属基≤11.5μΩ・cm，非金属基≤4.03μΩ・cm。
接触电阻：放热焊接后≤1.1 倍标准值，卡扣连接需通过振动测试（如 10 万次无松动）。
② 机械强度：
抗拉强度≥600MPa，抗弯性能满足三次弯曲 90 度后电阻增幅≤10%。
非金属基抗压强度≥1200MPa，适合复杂地形施工。
2. 环境条件适配
① 土壤特性：
酸性土壤（pH≤5）优先选择石墨烯 - 铜 - 镍镀层线夹，碱性土壤（pH≥8）可选用渗镀银、铜的碳钢芯线夹。
高盐地区（如沿海）建议采用非金属基线夹，腐蚀率较金属基降低 90% 以上。
② 温度范围：
寒区（-40℃以下）需选择耐低温 PA66 材质线夹，高温环境（≥200℃）推荐金属基并配合导热硅胶垫。
石墨烯一字连接线夹行业标准与认证
1. 国内标准
① 电气性能：符合 DL/T1312-2023《电力工程接地用铜覆钢技术条件》（覆层厚度≥0.15mm、接触电阻≤1.1 倍标准值）。
② 耐腐蚀性：满足 GB/T21698-2008《复合接地体技术条件》（盐雾试验 500 小时无腐蚀）。
③ 接地电阻测试：摇表测量电压极与电流极放线长度分别为 2.5L 和 4L（L 为接地极最大射线长度），探针埋深≥30cm。
2. 国际认证
通过 UL、CE 认证，部分产品符合 RoHS 环保指令，推动国际化应用。
石墨烯涂层技术通过 ISO TS 21356-1:2021《纳米技术 石墨烯的结构表征》标准认证。
石墨烯一字连接线夹寿命周期
金属基寿命≥40 年，非金属基寿命≥50 年，远超传统镀锌钢（寿命 15-20 年）。

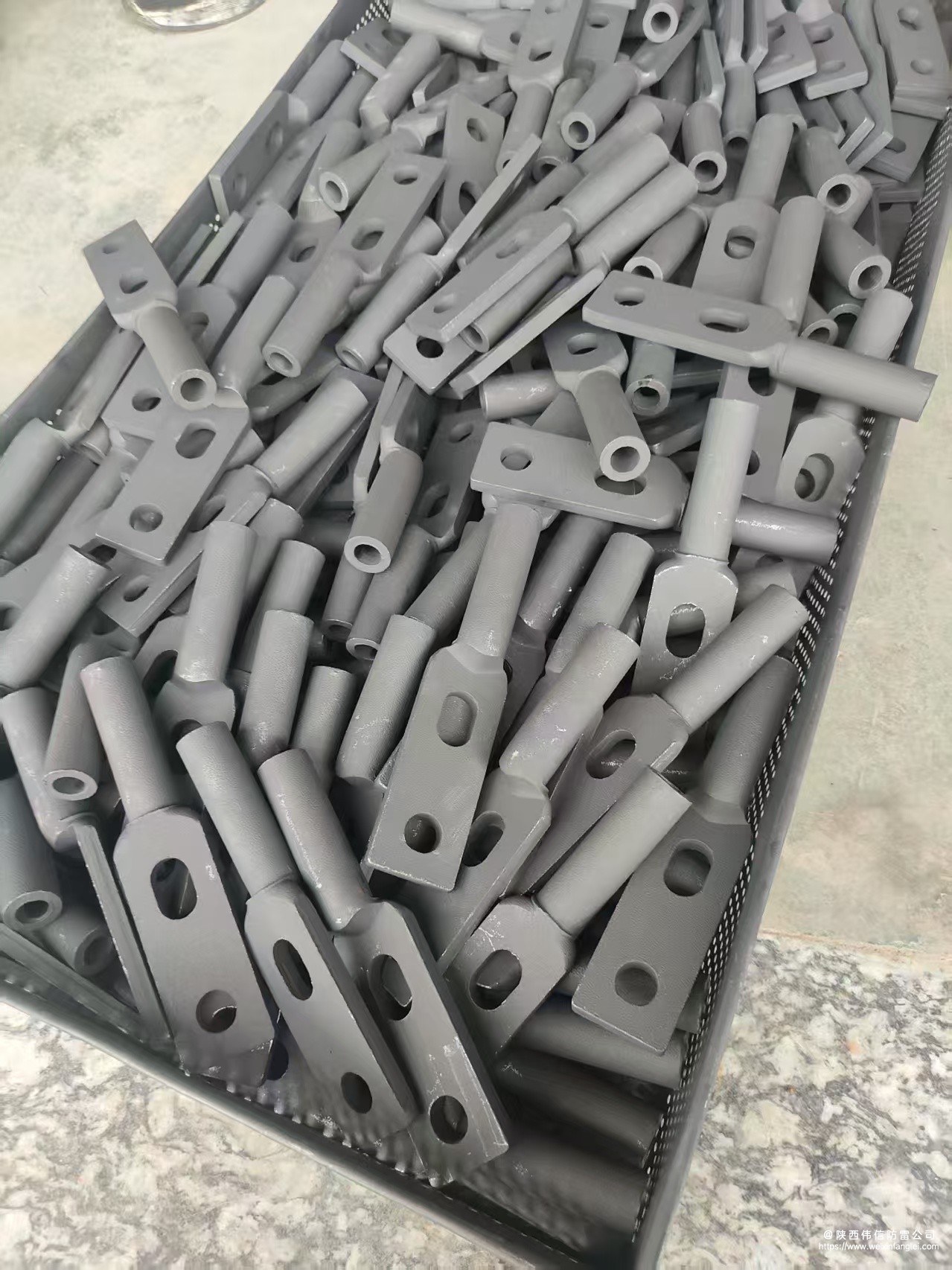

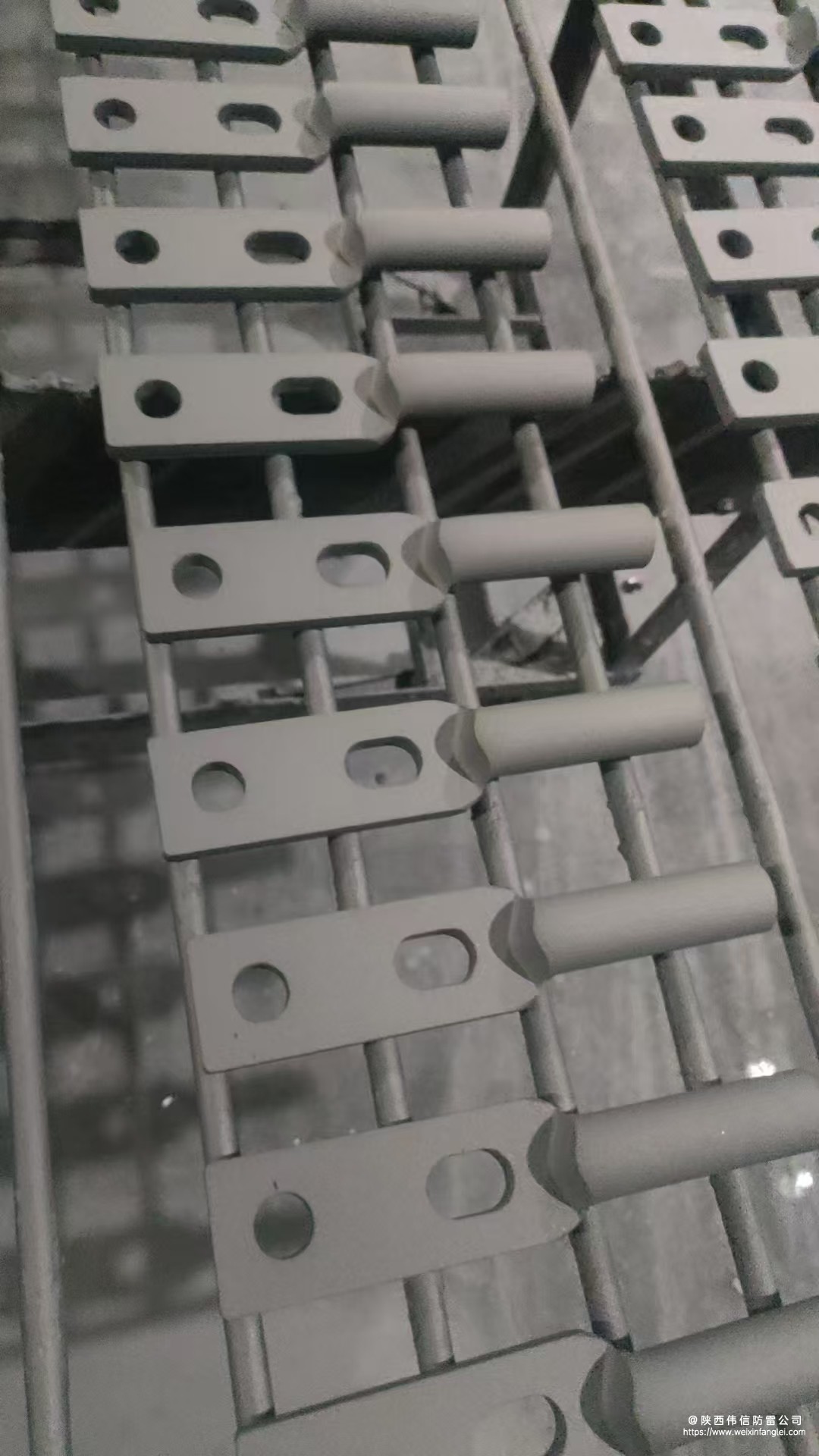

石墨烯一字连接线夹产品图
