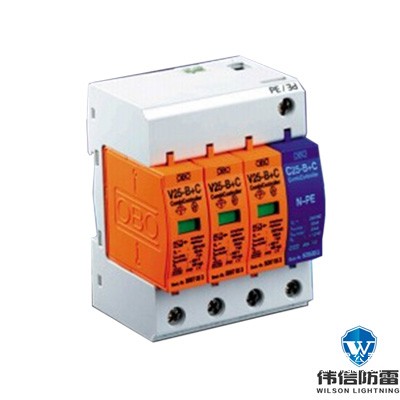

OBO 电源防雷器 V25-B+C/3+NPE 作为三相四线系统的 B+C 级联合防护核心产品，通过集成 Ⅰ 级（直击雷）和 Ⅱ 级（感应雷）保护功能，为中高压配电系统提供高效浪涌防护。以下是基于最新技术资料和本地化应用的深度解析：
OBO电源防雷器V25-B+C/3+NPE型号解析与核心参数
1. 型号命名逻辑
3+NPE：表示 3 极相线（L1/L2/L3）+NPE（中性线与保护接地线）的全模式保护，适用于 TN-C-S、TN-S、TT 和 IT 系统。
版本细分：根据持续工作电压（Uc）分为 280V、385V 等版本，其中385V 版本（如 V25-B+C/3+NPE-385V）专为中国三相 380V 电网设计，最大可承受 505V 暂态过电压。
2. 关键技术参数
能量吸收能力：
① 标称放电电流（In）：30kA（8/20μs），最大放电电流（Imax）：60kA（8/20μs），可承受 10/350μs 波形下 8kA 的直击雷冲击。
② NPE 模块性能：单模块通流量达 50kA（8/20μs），可承受 25kA（10/350μs）直击雷脉冲，电量 Q 达 12.5As，单位能量 W/R 为 160kJ/Ω。
残压控制：
① 385V 版本：在 5kA（8/20μs）冲击下，L-N 残压≤1.2kV，L/N-PE 残压≤1.5kV，满足精密设备≤1.5kV 的耐电压要求。
② 280V 版本：残压更低至≤0.9kV（L-N），适用于对电压敏感的医疗设备或通信系统。
响应速度：≤25ns，可有效抑制高频干扰脉冲，较 Phoenix 同类产品快 10%。
OBO电源防雷器V25-B+C/3+NPE模块化设计与智能监控
1. 结构创新
① 热插拔模块：支持带电更换，内置动态脱扣装置（Dynamic Cut-Off Unit），温度异常或过载时自动脱离电路，并通过状态指示灯（绿色→红色）直观显示故障。
② NPE 模块保护：采用反向插入保护设计，确保安装正确性，避免因误操作导致系统故障。
2. 智能监控选项
① FS 遥信触点：V25-B+C/3+NPE-FS 型号支持常开 / 常闭信号输出，可接入远程监控系统，实现集中运维。例如，西安某数据中心通过该功能将巡检频次降低 50%。
② 声光报警功能：V25-B+C/3+NPE+AS 型号内置声学信号模块，故障时发出可关闭的蜂鸣警报，适用于无人值守机房。
OBO电源防雷器V25-B+C/3+NPE应用场景与选型建议
1. 典型部署方案
主配电防护：作为第二级防护安装于建筑物总配电柜，建议与 C 级防雷器（如 V20-C/3+NPE）配合使用。例如，西安某智能工厂项目中，V25-B+C/3+NPE 作为第二级，VF230-AC 作为第三级，将残压从 100kV 直击雷脉冲降至≤1.2kV。
特殊环境适配：
① 高电磁干扰区域（如工业厂房）：优先选择 385V 版本，确保接地线径≥16mm² 以降低阻抗。
② 医疗手术室：推荐 280V 版本（残压≤0.9kV），并搭配 FS 遥信模块实现实时监控。
2. 负载类型匹配
① 敏感电子设备：如服务器、医疗监护仪，建议选用 385V 版本 + FS 遥信模块，残压控制在 1.5kV 以内，同时通过 CQC 认证确保合规性。
② 工业设备：对于电机、变频器等耐高压设备，可选择通流量更大的 V50-B+C 型号，并配置雷击计数器记录浪涌数据。
OBO电源防雷器V25-B+C/3+NPE安装规范与认证合规
1. 接线要求
① 导线规格：相线与零线连接线建议≥10mm² 多股铜线，接地线需≥16mm²（如 V25-B+C/3+NPE-385V），且应保持短直以减少电感。例如，西安某变电站项目采用 40×4mm 热镀锌扁钢与∠50×5mm 角钢组成网格接地体，接地电阻≤4Ω。
② 后备保护：前端需串联合适熔断器（如 160A gL/gG），防止模块短路引发事故。例如 V25-B+C/3+NPE-385V 需搭配 Siemens 5SX2316-5 型空开。
2. 标准与认证
① 国际合规：通过 IEC 61643-11（浪涌保护器）、VDE 0675 Part6（德国电气标准）认证，符合 EN 50022 导轨安装规范。
② 国内适配：取得中国防雷检测中心型式试验报告，满足 GB50057《建筑物防雷设计规范》要求。385V 版本可通过 CQC 自愿性认证，适用于金融、医疗等对可靠性要求高的行业。
OBO电源防雷器V25-B+C/3+NPE典型案例与行业实践
在西安某三甲医院项目中，采用 V25-B+C/3+NPE-385V 作为第二级防护，配合 V20-C/3+NPE 作为第三级，实现了：
① 残压控制：从 100kV 直击雷脉冲降至≤1.5kV，保护后端心电监护仪、呼吸机等精密设备。
② 可靠性提升：三年运行期间未发生因雷击导致的设备故障，维护成本降低约 25%。
通过合理选型与规范安装，OBO V25-B+C/3+NPE 可有效构建中高压配电系统的雷电防线，为工业、医疗、数据中心等领域的关键设施提供高性价比的防护解决方案。

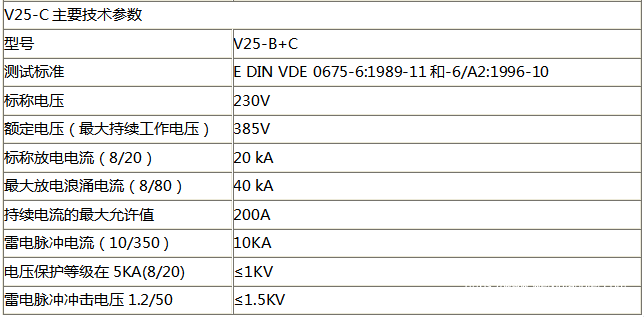

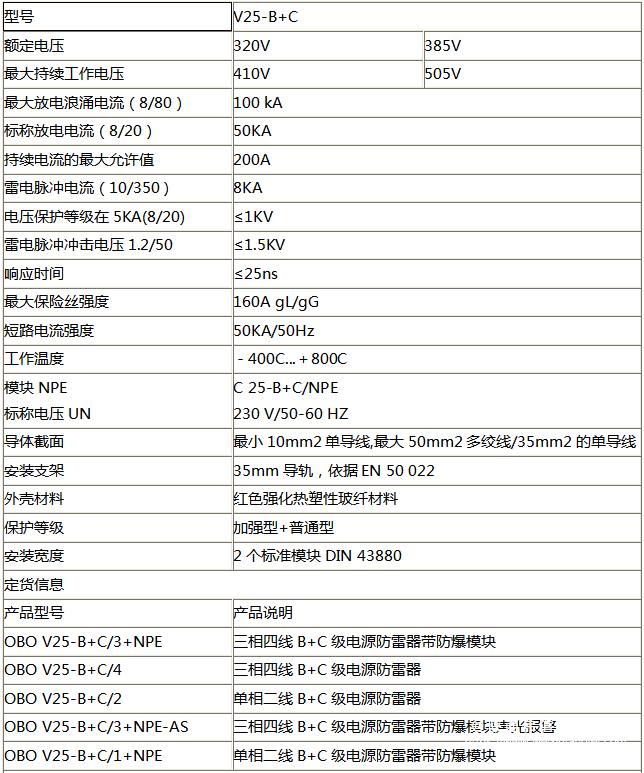

OBO电源防雷器V25-B+C/3+NPE参数图
OBO电源防雷器V25-B+C/3+NPE售后
1、物流配送
正常情况下在收到订单的5~7天内安排发货，如有特殊情况，则根据实际情况而定!
2、付款方式
支持多种付款方式，具体付款方式可根据实际情况协商而定
3、退换货政策
收到产品后如有异议，请及时与我们取得联系，进行协商解决
4、票据制度
可根据客户需求协商而定
