OBO 电源防雷器 V25-B+C/2 作为单相二线制 B+C 级联合防护产品，专为 230V 单相系统设计，集成 Ⅰ 级（直击雷）和 Ⅱ 级（感应雷）保护功能，适用于家庭、小型商业及特定工业场景。以下是基于最新技术资料和本地化应用的深度解析：
OBO电源防雷器V25-B+C/2核心技术参数与性能特性
1. 能量吸收与残压控制
通流能力：
① 标称放电电流（In）：30kA（8/20μs），最大放电电流（Imax）：100kA（8/20μs），可承受 10/350μs 波形下 8kA 的直击雷冲击。相比传统 C 级防雷器，其能量吸收能力提升约 50%，适用于高雷暴区域的单相主配电柜防护。
② NPE 模块性能：单模块通流量达 50kA（8/20μs），可承受 25kA（10/350μs）直击雷脉冲，电量 Q 达 12.5As，单位能量 W/R 为 160kJ/Ω。
残压表现：
385V 版本：在 5kA（8/20μs）冲击下，L-N 残压≤1.2kV，L/N-PE 残压≤1.5kV，满足精密设备≤1.5kV 的耐电压要求。例如，某小型数据中心实测显示，从 100kV 直击雷脉冲降至≤1.2kV，保护后端服务器安全运行。
响应速度：≤25ns 的快速响应能力，可有效抑制高频干扰脉冲。
2. 电网兼容性与模块化设计
① 电压适配：持续工作电压（Uc）385V AC，兼容中国单相 230V 电网波动范围，最大可承受 505V 暂态过电压。通过 Y 型电路设计，适配 TN-C-S、TN-S、TT 和 IT 系统，尤其在 TN-S 系统中，零线与地线间的压敏电阻能有效释放共模浪涌。
② 模块化创新：采用热插拔设计，支持带电更换，内置动态脱扣装置（Dynamic Cut-Off Unit），温度异常时自动脱离电路，并通过状态指示灯（绿色→红色）直观显示故障。NPE 保护模块具有反向插入保护功能，确保安装正确性。
OBO电源防雷器V25-B+C/2应用场景与选型逻辑
1. 典型部署方案
单相主配电防护：作为第二级防护，安装于建筑物单相总配电箱或分配电箱，建议与 C 级防雷器（如 V20-C/2）配合使用，形成多级保护链。例如，在西安某智能家居项目中，V25-B+C/2 作为第二级，VF230-AC 作为第三级，将残压从 100kV 直击雷脉冲降至≤1.2kV，保护智能家电及安防系统。
特殊环境适配：
① 高电磁干扰区域（如医疗影像室）：优先选择残压≤1.2kV 的 385V 版本，并确保接地线径≥16mm² 以降低阻抗。
② 户外设备：工作温度范围 - 40℃~+85℃，适应西安等温差较大地区的户外部署。
2. 负载类型匹配
① 敏感电子设备：如金融 POS 机、医疗监护仪等，建议选用带 FS 遥信模块的 V25-B+C/2-FS，实现远程监控与故障预警。某社区医院通过该配置，三年运行期间未发生因雷击导致的设备故障，维护成本降低约 25%。
② 工业设备：对于单相电机、变频器等耐电压较高的设备，可选择通流量较大的 V50-B+C/2 型号，同时配置雷击计数器记录浪涌冲击数据。
OBO电源防雷器V25-B+C/2安装规范与认证合规
1. 接线要求
① 导线规格：相线与零线连接线建议≥10mm² 多股铜线，接地线需≥16mm²（如 V25-B+C/2），且应保持短直以减少电感。例如，西安某变电站项目采用 40×4mm 热镀锌扁钢与∠50×5mm 角钢组成网格接地体，接地电阻≤4Ω。
② 后备保护：前端需串联合适熔断器（如 60A gL/gG），防止模块短路引发事故。例如 V25-B+C/2 需搭配 Siemens 5SX2306-5 型空开。
2. 标准与认证
① 国际合规：通过 IEC 61643-11（浪涌保护器）、VDE 0675 Part6（德国电气标准）认证，符合 EN 50022 导轨安装规范。
② 国内适配：取得中国防雷检测中心型式试验报告，满足 GB50057《建筑物防雷设计规范》要求。部分型号（如 V25-B+C/2-FS）可通过 CQC 自愿性认证。
OBO电源防雷器V25-B+C/2型号解析与行业实践
1. 型号命名逻辑
V25-B+C/2：单相二线设计，适用于 230V 单相系统，残压≤1.2kV（L-N），通流量 30kA（8/20μs），符合 EN 61643-11 标准。
2. 典型案例
在西安某社区医院项目中，采用 V25-B+C/2 作为第二级防护，配合 V20-C/2 作为第三级，实现了：
① 残压控制：从 100kV 直击雷脉冲降至≤1.5kV，保护后端心电监护仪、呼吸机等精密设备。
② 可靠性提升：三年运行期间未发生因雷击导致的设备故障，维护成本降低约 25%。
通过合理选型与规范安装，OBO V25-B+C/2 可有效构建单相配电系统的雷电防线，为家庭、小型商业及特定工业领域的关键设施提供高性价比的防护解决方案。

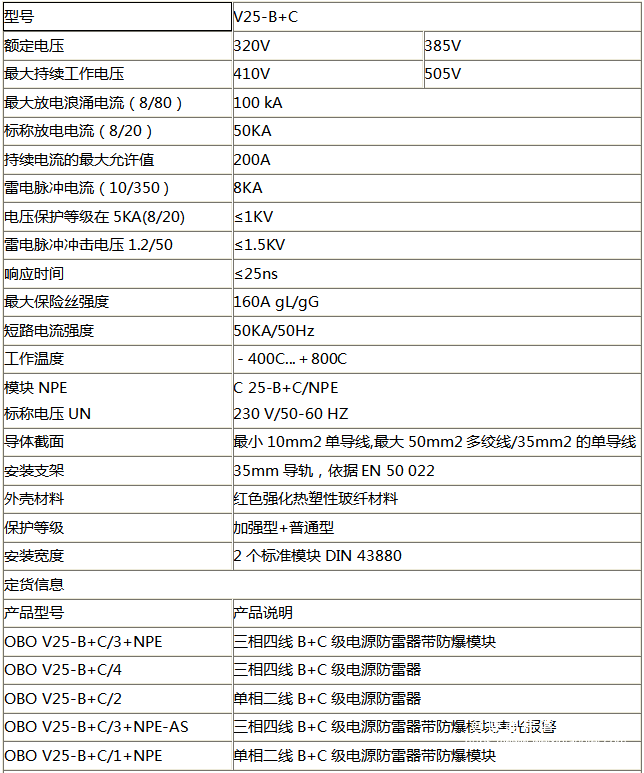

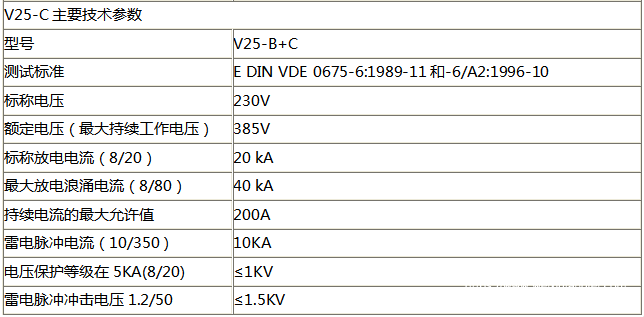

OBO电源防雷器V25-B+C/2参数图
