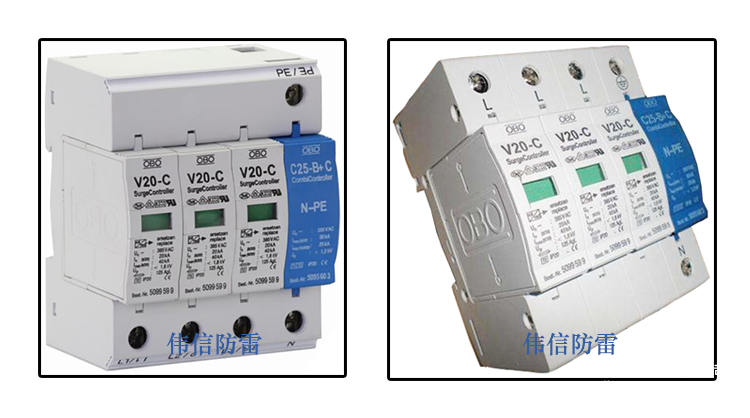

OBO 电源防雷器 C 级作为第二级防护设备，主要用于限制 B 级防雷器后的剩余过电压，保护敏感设备免受浪涌损害，OBO 电源防雷器 V20-C/3+NPE 作为 C 级防护的核心产品，专为敏感设备提供精细过电压保护。
OBO电源防雷器V20-C/3+NPE核心技术参数与性能
1.能量吸收与残压控制
① 通流能力：标称放电电流（In）20kA（8/20μs），最大放电电流（Imax）达 40kA（8/20μs），可承受 10/350μs 波形下 10kA 的直击雷冲击。
② 残压表现：在 5kA（8/20μs）冲击下残压≤1.0kV，40kA 冲击下残压≤1.9kV，较 B 级防雷器降低约 40%，满足服务器、PLC 等设备的耐电压要求。
③ 响应速度：≤25ns 的快速响应能力，可及时抑制雷电脉冲的上升沿。
2.电网兼容性
① 电压适配：持续工作电压（Uc）385V AC，兼容中国电网波动范围，最大可承受 505V 暂态过电压。
② 制式支持：通过 NPE 模块设计，适配 TN-C-S、TN-S、TT、IT 等多种接地系统，尤其在 TT 系统中，零线与地线间的高能量石墨放电极能有效释放差模浪涌。
OBO电源防雷器V20-C/3+NPE模块化设计与功能扩展
1，结构创新
① 热插拔模块：支持带电更换，维护时无需断电。模块内置热脱扣装置，温度异常或过载时自动脱离电路，并通过状态视窗（绿色→红色）直观显示故障。
② 防爆设计：可选防爆模块（需额外配置），通过防爆测试，适合高风险工业环境。
2.智能监控选项
① AS 声光报警：故障时红灯闪烁并发出蜂鸣（如 V20-C/3+NPE/AS 型号），便于快速定位问题。
② FS 遥信触点：可接入远程监控系统（如 V20-C/3+NPE-FS 型号），支持常开 / 常闭信号输出，实现集中运维。
OBO电源防雷器V20-C/3+NPE应用场景与选型建议
1.典型部署方案
① 分配电箱防护：作为第二级防护，安装于楼层配电箱或设备前端（如服务器机柜、工业控制箱），建议与 B 级防雷器（如 V25-B）配合使用，形成多级保护链。
② 特殊环境适配：在高雷暴地区（如西安雁塔区），优先选择通流量≥40kA 的型号（如 V20-C/3+NPE），并确保接地线径≥16mm² 以降低阻抗。
2.负载类型匹配
① 敏感电子设备：如通信基站、金融终端等，建议选用残压≤1.0kV 的型号（如 V20-C/2），并搭配 D 级精细保护防雷器（如 VF230）进一步降低残压。
② 工业设备：对于 PLC、变频器等耐电压较高的设备，可选择通流量较大的型号（如 V20-C/4），同时配置 AS 报警模块以减少停机风险。
OBO电源防雷器V20-C/3+NPE安装规范与认证合规
1.接线要求
① 导线规格：相线与零线连接线建议≥6mm² 多股铜线，接地线需≥16mm²（如 V20-C/3+NPE），且应保持短直以减少电感。
② 后备保护：前端需串联合适熔断器（如 32A gL/gG），防止模块短路引发事故。例如 V20-C/3+NPE-FS 型号需搭配 Siemens 5SX2332-5 型空开。
2.标准与认证
① 国际合规：通过 IEC 61643-1（浪涌保护器）、VDE 0675 Part6（德国电气标准）认证，符合 EN 50022 导轨安装规范。
② 国内适配：取得中国防雷检测中心型式试验报告，满足 GB50057《建筑物防雷设计规范》要求。部分型号（如 V20-C/3+NPE）可通过 CQC 自愿性认证。
OBO电源防雷器V20-C/3+NPE典型案例与行业实践
在四川德胜钢铁公司的工业设备防护项目中，采用 V20-C/3+NPE 作为第二级防护，配合 MC50-B 作为第一级，实现了：
① 残压控制：从 100kV 直击雷脉冲降至≤1.2kV，保护后端 PLC 和变频器。
② 可靠性提升：五年运行期间未发生因雷击导致的设备故障，维护成本降低约 30%。
通过合理选型与规范安装，OBO V20-C/3+NPE 可有效构建第二道雷电防线，为通信、金融、工业等领域的关键设施提供高性价比的防护解决方案。

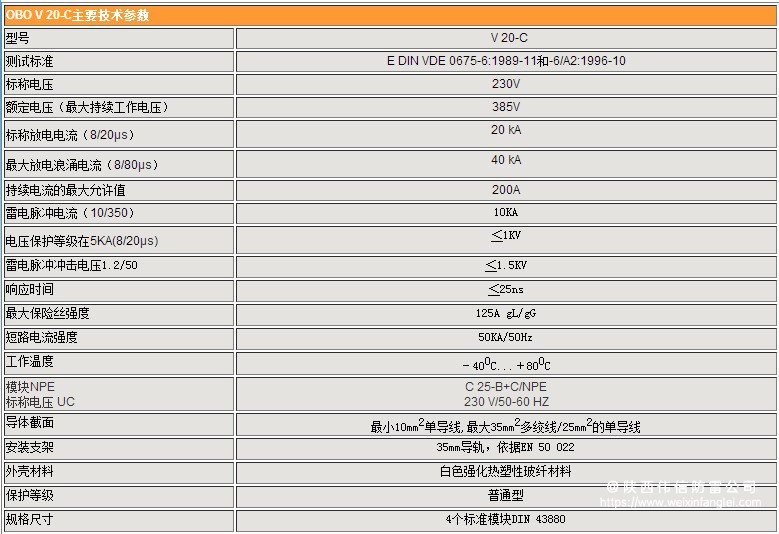

OBO电源防雷器 V20-C/3+NPE参数图
