GFW 系列钢结构接闪带塔是专为工业与民用建筑设计的雷电防护系统，采用模块化钢结构体系，通过拉线支撑实现高效防雷，四角钢结构拉线避线雷塔采用热镀锌角钢材料，具有良好的抗风和抗震性能，适用于恶劣气候条件。其高度通常在20至40米之间，能够覆盖一定范围内的建筑物和设备，防止直击雷损害。
GFW2-5钢结构接闪带塔核心技术参数与结构设计
1. 基础形式与地质适应性

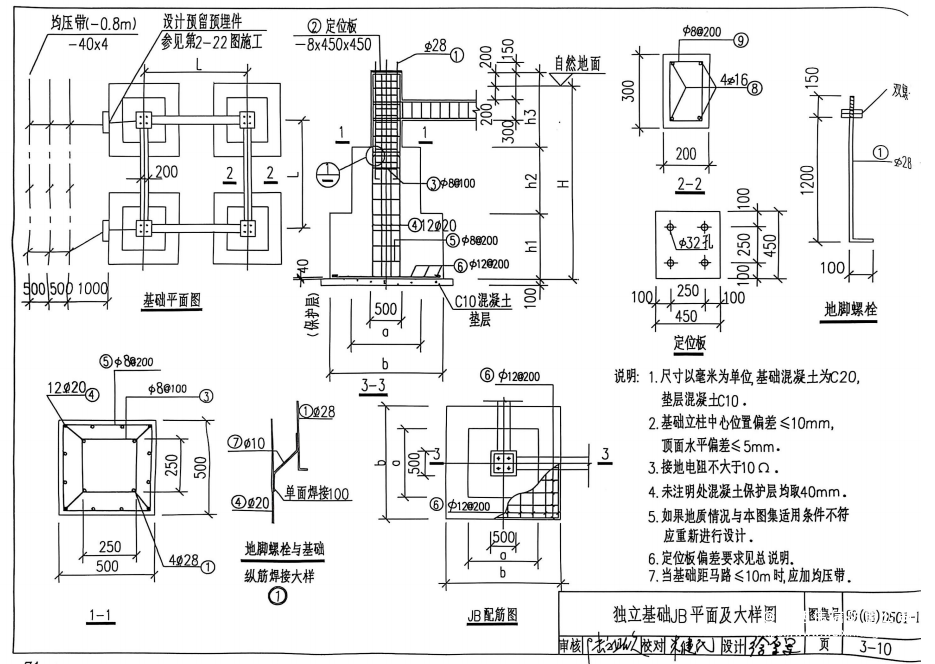

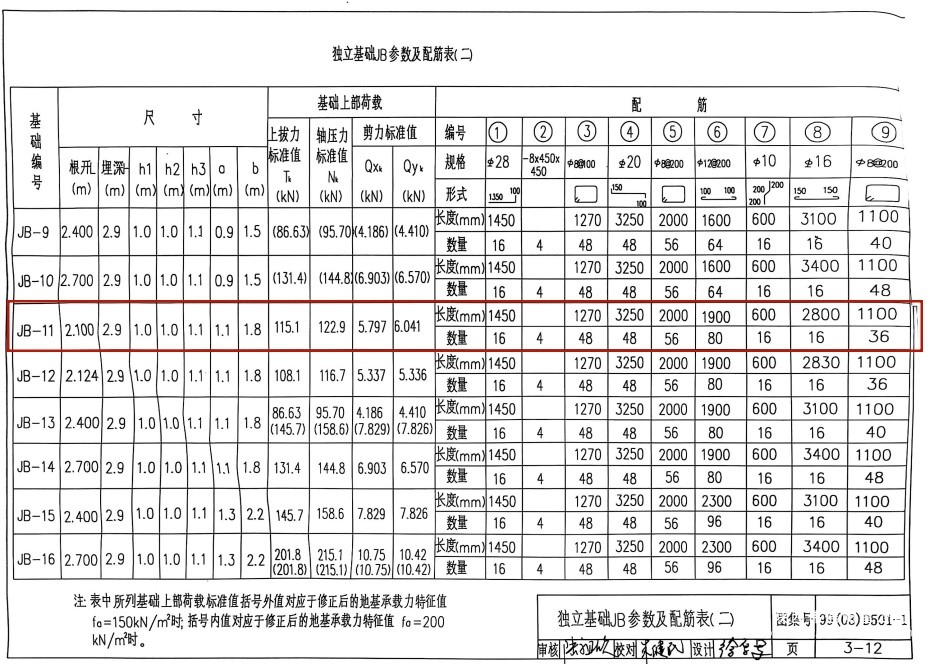

采用JB-11 型扩展基础，适配地基承载力特征值150kN/㎡的中等荷载地质条件，基础埋深≥1.8 米，通过扩大底面面积提升稳定性。与 GFW2-3 的 JB-7 基础相比，JB-11 更适用于土壤压实度中等的区域（如平原或一般工业场地），支持40-160 米的拉线跨距，覆盖范围较广且地质兼容性较强。在西安等高土壤电阻率区域（通常≥100Ω・m），可增设 YBD-01T 接地模块或深井接地极（深度≥15 米），将接地电阻降至4Ω 以下。
2.力学性能与材料配置
① 结构设计：塔身采用 Q235B 热镀锌角钢（L80×8），总重量达2390.6kg（单塔），抗风能力达10 级（基本风压 0.6kN/㎡），抗震设防烈度8 度，符合 GB 50011-2010 抗震规范要求。角钢尺寸符合 GB/T 708-2006 热轧型材标准，确保结构强度与耐久性。
② 防腐体系：镀锌层厚度≥65μm，盐雾试验寿命超 1000 小时，适用于 pH 值 4-10 的土壤环境，强腐蚀区域可升级为 316L 不锈钢或增加氟碳涂层。
3.防雷效能设计
① 接闪系统：塔顶安装 Φ16mm 热镀锌圆钢接闪带，覆盖半径约30 米（滚球法计算），通过支架（间距≤0.8 米）与塔体主筋焊接，焊缝长度≥120mm，确保雷电能量高效导入接地系统。在 25 米高度处增设中间均压环（Φ12 热镀锌圆钢），形成多级分流体系，降低侧击雷风险。
② 接地系统：采用 50×5mm 热镀锌扁钢 + 50×5mm 角钢组成环形接地网，埋深≥1.0 米，接地电阻≤10Ω。在西安地区，可通过增加垂直接地极数量（如每塔增设 6 根 2.5 米长角钢）进一步降低接地电阻至3Ω 以下。
GFW2-5钢结构接闪带塔工程实施关键要点
1.基础施工规范
① 基坑开挖后铺设 150mm 厚 C25 混凝土垫层，绑扎 Φ14@150 钢筋网，预埋 M27 地脚螺栓（外露长度 350mm）。基础混凝土强度等级为C35，养护周期≥21 天，确保抗压强度达标。
② 接地网需围绕塔基敷设，水平接地体与垂直接地体焊接成网格，焊接长度≥6 倍扁钢宽度，采用放热焊接工艺避免虚焊。
2.塔体组装与拉线调整
① 分段吊装时，每段垂直度偏差≤1/1500，法兰连接螺栓扭矩值≥500N・m。拉线采用 Φ9.6mm 镀锌钢绞线，张力控制在12-18kN，通过花篮螺栓调节松紧度，确保塔身稳定性。
② 接闪带与引下线焊接后需做防腐处理，采用银粉漆 + 沥青漆双重防护，避免电化学腐蚀。
3.检测验收标准
① 接地电阻测试需在雨后 72 小时进行，采用四极法测量，确保≤10Ω。垂直度校验使用经纬仪，偏差超过 1/1500 时需调整拉线张力。
② 提交《防雷装置检测报告》《隐蔽工程验收单》等资料，作为竣工验收依据，符合西安市防雷减灾管理办法的要求。
GFW2-5钢结构接闪带塔适用场景与定制化选项
1.典型应用领域
① 中型工业园区：25 米塔体配合 30 米保护半径，可覆盖中小型化工厂、仓储区等场所，通过网格化布局（如 3 座 GFW2-5 塔形成防护圈），有效拦截雷击并降低爆炸风险。
② 通信基站：适用于山区或平原通信基站，配合 30 米保护半径，确保信号传输设备安全。在多雷区可与氧化锌避雷器配合，形成 “直击雷 + 感应雷” 双重防护体系。
③ 电力设施：在变电站、高压输电线路周边安装，降低雷击跳闸风险，同时其热镀锌外观可与工业景观协调。
2.定制化设计
① 高度调整：若需覆盖更大范围，可选择 GFW2-9（40 米），适配第二类防雷建筑物滚球半径 45 米的要求。
② 材料升级：在高盐雾环境（如沿海地区），可选用 316L 不锈钢或增加氟碳涂层，延长使用寿命至 50 年以上。
③ 智能化监测：加装 THZ-05C 雷电监测模块，实时采集雷击次数、电流幅值等数据，通过物联网平台实现远程运维。
GFW2-5钢结构接闪带塔维护管理与成本控制
1.周期性维护
① 每年检查镀锌层破损情况，及时补刷富锌底漆；检查螺栓紧固度，扭矩不足时需重新施拧。
② 每三年复测接地电阻，若阻值升高超过 20%，需开挖检查接地体腐蚀情况，必要时更换接地模块。
2.环境适配措施
① 西安等多雷区需重点关注接地系统降阻设计，可采用降阻剂或增加垂直接地极数量（如每塔增设 6 根 2.5 米长角钢）。
② 冻土区需在冬季前检查基础冻胀情况，采用苯板保温层防止地基变形。
GFW2-5钢结构接闪带塔设计依据
1.主要规范
① 国家标准：GB 50057-2010《建筑物防雷设计规范》、GB 50017-2017《钢结构设计规范》、GB 50011-2010《建筑抗震设计规范》。
② 图集参考：15D501-1《防雷与接地安装》、99D501-1《接地装置安装》。
GFW2-5 钢结构接闪带塔通过优化高度与基础设计，在保障防雷效能的同时提升了中等荷载地质的适配性。在西安等多雷区应用时，需重点关注接地系统的降阻设计与抗震构造，选择符合 GB 50057-2010 标准的产品并由专业团队实施，可确保 25 年以上的可靠运行。

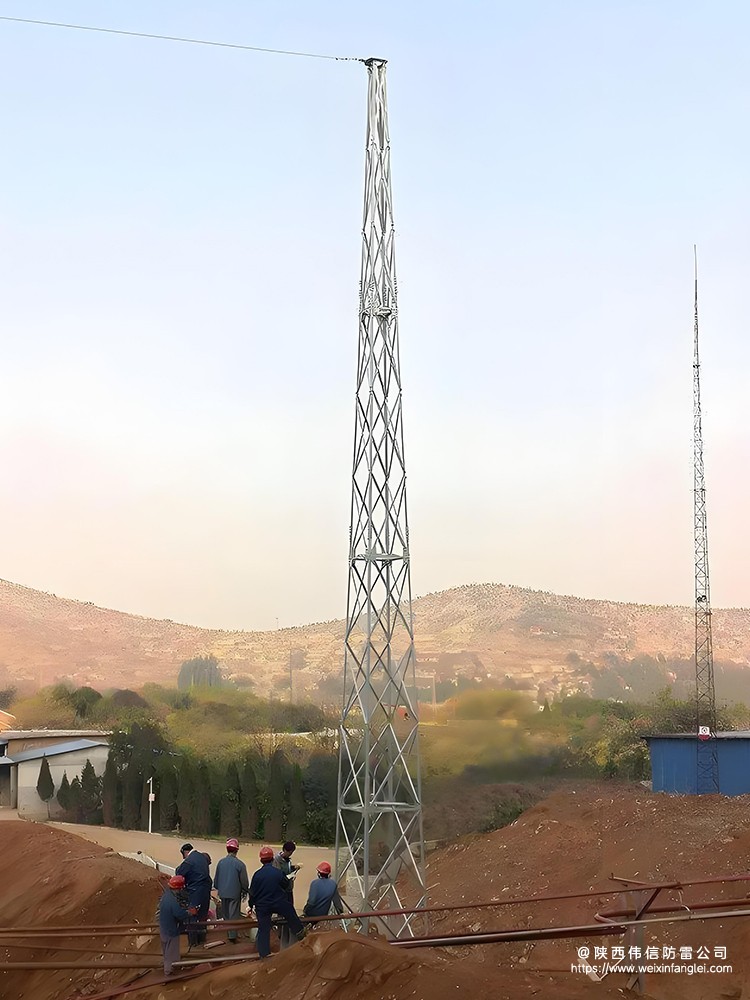

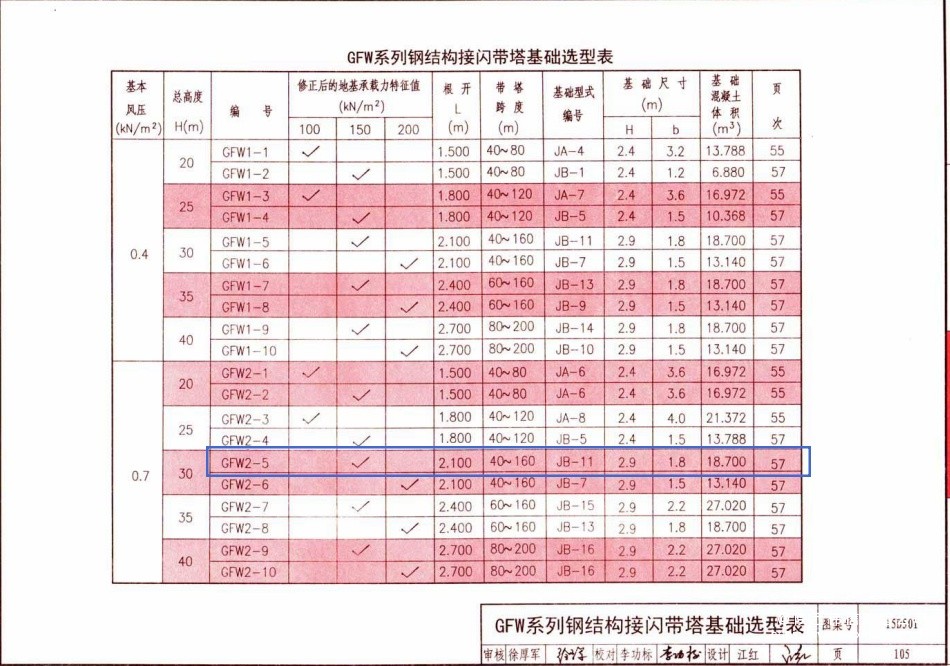

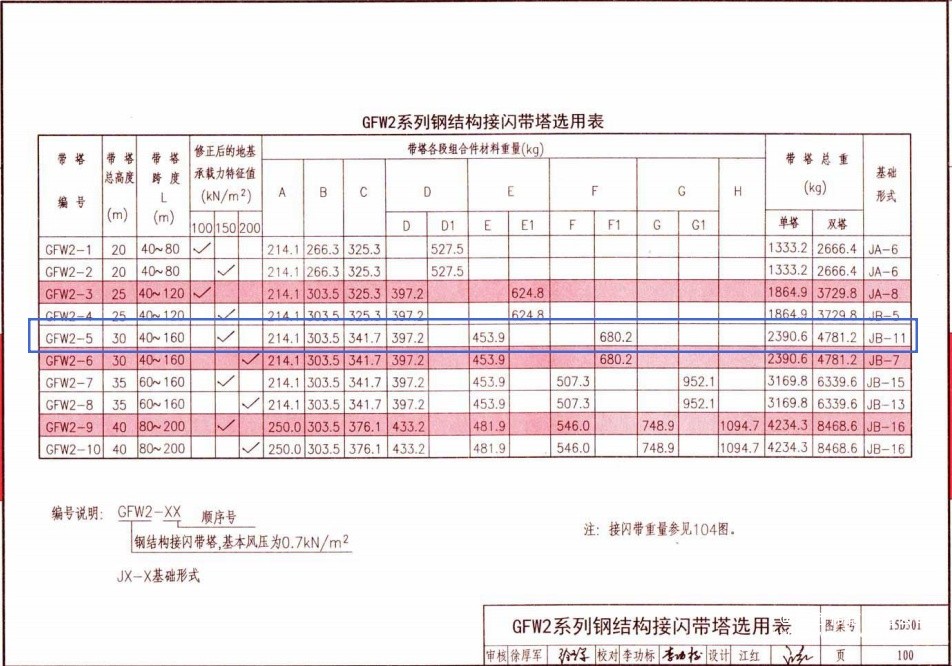

GFW2-5钢结构接闪带塔详细数据图
