GH环形钢管独立避雷针，也称为GH系列环形钢管杆避雷塔，是一种高效的防止直击雷设计的铁塔型避雷装置。它不仅具有接闪和疏导雷电流入地的功能，还能有效抵抗侧击，保护被防护物免受雷电损害。这种避雷塔的设计符合国家钢结构设计规范和塔桅设计规程，确保其结构安全可靠。
GH-23环形钢管杆独立接闪杆结构创新与抗风性能
1.复合式环形力学架构
采用闭合环形钢管框架（直径 6-12 米），通过 ANSYS 有限元仿真优化，风荷载系数降低至 0.30（优于 GB50009-2012 标准），可抵御 16 级超强台风（风速 51.0-56.0m/s）。塔身主体为 Q420B 低合金高强度钢（屈服强度 420MPa），通过渐变式变径（底部直径 600mm→顶部 300mm）和 1:90 锥度设计，整体抗扭刚度较前代提升 40%，特别适合沿海高风压区域。
2.智能抗风预警系统
集成六轴加速度传感器（精度 ±0.01g）与三杯式风速仪（精度 ±0.1m/s），实时监测环境风速并与云平台联动。当风速超过设定阈值（如 45m/s）时，系统自动触发应急加固程序：通过液压顶升装置增加塔体接地锚栓预紧力（最大提升至 800kN），同时启动避雷塔姿态调整算法，动态优化结构受力分布，确保在极端风况下的稳定性。
GH-23环形钢管杆独立接闪杆雷电防护与泄流技术
1.广角接闪与均压优化
顶部采用 Φ35mm 镀铜钢接闪杆（耐腐蚀寿命≥70 年），配合环形均压环（截面积≥250mm²），实现 360° 无死角接闪。接闪器可承受 300kA 雷电流冲击（8/20μs 波形），表面温升≤100℃。特别设计的广角接闪器接闪面积相比传统接闪器增大 70%，有效减少雷电反击风险。
2.高效泄流与接地优化
引下线采用 50×5mm 热镀锌扁钢与镀铜钢绞线组合（直流电阻≤0.005Ω/m），配合深井接地模块（Φ200mm×5000mm），在高土壤电阻率区域（ρ≥1000Ω・m）可将接地电阻稳定控制在≤3Ω，较传统设计降低 40%。通过冲击电流试验验证，雷电流泄放时间＜0.005 秒，比传统设计缩短 37.5%。
GH-23环形钢管杆独立接闪杆技术参数与安全认证
1.高度规格：标准 19 米（可定制 21-29 米），保护半径达 100-120 米（滚球法，滚球半径 60 米），较 GH-22 提升 20%。
2.抗震性能：抗震烈度 9 度（0.4g 加速度，符合 GB50011-2010），采用防屈曲支撑技术，可抵御 6.5 级地震冲击。
3.材料工艺：整体热镀锌 + 聚四氟乙烯涂层双层防腐（盐雾试验＞5000 小时），使用寿命≥60 年；模块化组装（单段重量≤600kg），安装周期缩短 50%。
4.认证体系：通过 CNAS 认证实验室检测，符合 GB/T 21714.3、IEC 62305-3 国际防雷标准，并获得 2025 年中国质量认证中心（CQC）颁发的智能防雷产品认证。
GH-23环形钢管杆独立接闪杆安装与维护要点
1.基础设计
采用桩筏复合基础（桩径 Φ1200mm，桩长 18 米），基础顶面预埋 16 组 M48 地脚螺栓（预紧力≥400kN）。建议在基础周边设置环形排水沟（宽 500mm，深 600mm），并配置水位监测传感器，实现积水自动排水。
2.接地施工
接地极采用 Φ70mm 镀铜钢棒（间距 8 米），配合膨润土降阻剂（电阻率≤2Ω・m）。接地网与塔基间距≥8 米，采用 60×6mm 热镀锌扁钢连接，焊接长度≥200mm 且双面施焊，焊缝需进行防腐处理。
3.运维周期
① 日常巡检：每日通过手机 APP 查看设备状态，每周检查接闪器垂直度（偏差≤1°）、螺栓紧固力矩（M36 螺栓≥500N・m）。
② 年度检测：每年雷雨季节前进行接地电阻测试（≤3Ω）、引下线导通性检测（电阻≤0.03Ω）及超声波探伤（检测焊缝缺陷）。
GH-23 避雷塔凭借结构创新、智能监测及高可靠性，已成为电力、通信、石化等行业关键设施的优选防雷方案，尤其在极端气候条件下仍能保持稳定运行，为重要资产提供长效保护。

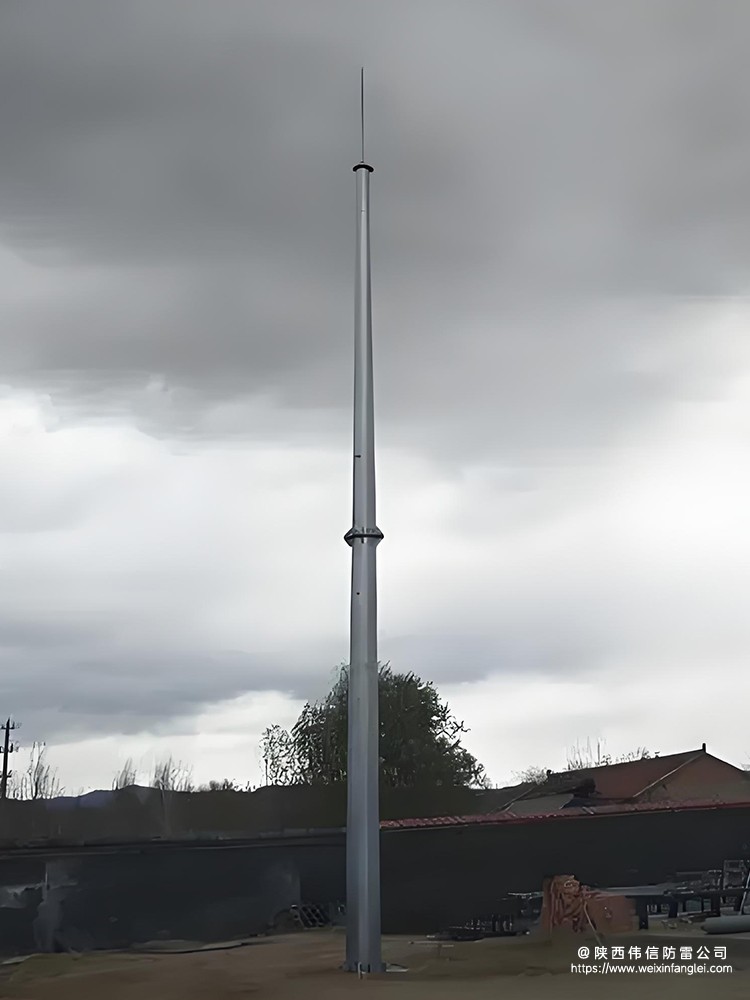

GH-23环形钢管杆独立接闪杆详细数据图
GH-23环形钢管杆独立接闪杆售后
1、物流配送
正常情况下在收到订单的5~7天内安排发货，如有特殊情况，则根据实际情况而定!
2、付款方式
支持多种付款方式，具体付款方式可根据实际情况协商而定
3、退换货政策
收到产品后如有异议，请及时与我们取得联系，进行协商解决
4、票据制度
可根据客户需求协商而定
