GH环形钢管独立避雷针，也称为GH系列环形钢管杆避雷塔，是一种高效的防止直击雷设计的铁塔型避雷装置。它不仅具有接闪和疏导雷电流入地的功能，还能有效抵抗侧击，保护被防护物免受雷电损害。这种避雷塔的设计符合国家钢结构设计规范和塔桅设计规程，确保其结构安全可靠。
GH-22环形钢管杆独立接闪杆结构创新与抗风性能
1.复合式环形导体架构
采用内层高导电铜材（导电率99.9%）与外层热镀锌钢材的双层结构，既保证雷电流快速泄放（直流电阻≤0.008Ω/m），又通过热镀锌层（锌层厚度≥85μm）实现50年以上的耐腐蚀寿命。塔身采用渐变式变径设计（底部直径600mm→顶部300mm）和1:80锥度，配合蜂窝式力学框架，风荷载系数降低至0.32（优于GB50009-2012标准），可抵御15级强台风（风速46.2-50.9m/s）。
2.动态平衡抗风系统
集成六轴加速度传感器与三杯式风速仪（精度±0.2m/s），实时监测塔体振动频率（分辨率0.05Hz）及环境风速。当风速超过40m/s时，系统自动触发液压顶升装置，将接地锚栓预紧力提升至600kN，并通过姿态调整算法动态优化结构受力分布，使整体抗扭刚度较前代提升30%。
GH-22环形钢管杆独立接闪杆雷电防护与泄流技术
1.广角接闪与均压优化
顶部采用Φ30mm镀铜钢接闪杆（耐腐蚀寿命≥60年），配合环形均压环（截面积≥200mm²），接闪面积相比传统设计增大60%，实现360°无死角接闪。接闪器可承受250kA雷电流冲击（8/20μs波形），表面温升≤120℃。
2.高效泄流与接地优化
引下线采用40×4mm热镀锌扁钢与镀铜钢绞线组合，配合深井接地模块（Φ150mm×4000mm），在高土壤电阻率区域（ρ≥800Ω·m）可将接地电阻稳定控制在≤4Ω，较GH-21降低20%。通过冲击电流试验验证，雷电流泄放时间＜0.006秒，比传统设计缩短33%。
GH-22环形钢管杆独立接闪杆技术参数与安全认证
1.高度规格：标准17米（可定制19-27米），保护半径达80-100米（滚球法，滚球半径60米），较GH-21提升25%。
2.抗震性能：抗震烈度9度（0.3g加速度，符合GB50011-2010），采用防屈曲支撑技术，可抵御6级地震冲击。
3.材料工艺：整体热镀锌+氟碳喷涂双层防腐（盐雾试验＞4000小时），使用寿命≥50年；模块化组装（单段重量≤700kg），安装周期缩短40%。
4.认证体系：通过CNAS认证实验室检测，符合GB/T 21714.3、IEC 62305-3国际防雷标准，并获得2025年深圳标准认证（SZDB/Z 456-2025）。
GH-22环形钢管杆独立接闪杆安装与维护要点
1.基础设计
采用桩筏复合基础（桩径Φ1000mm，桩长15米），基础顶面预埋12组M42地脚螺栓（预紧力≥300kN）。建议在基础周边设置环形排水沟（宽400mm，深500mm），并配置水位监测传感器，实现积水自动排水。
2.接地施工
接地极采用Φ60mm镀铜钢棒（间距6米），配合膨润土降阻剂（电阻率≤3Ω·m）。接地网与塔基间距≥5米，采用50×5mm热镀锌扁钢连接，焊接长度≥150mm且双面施焊，焊缝需进行防腐处理。
3.运维周期
① 日常巡检：每周检查接闪器垂直度（偏差≤1.5°）、螺栓紧固力矩（M30螺栓≥400N·m）。
② 年度检测：每年雷雨季节前进行接地电阻测试（≤4Ω）、引下线导通性检测（电阻≤0.05Ω）及超声波探伤（检测焊缝缺陷）。
GH-22避雷塔凭借结构创新、智能监测及高可靠性，已成为电力、通信、石化等行业关键设施的优选防雷方案，尤其在极端气候条件下仍能保持稳定运行，为重要资产提供长效保护。

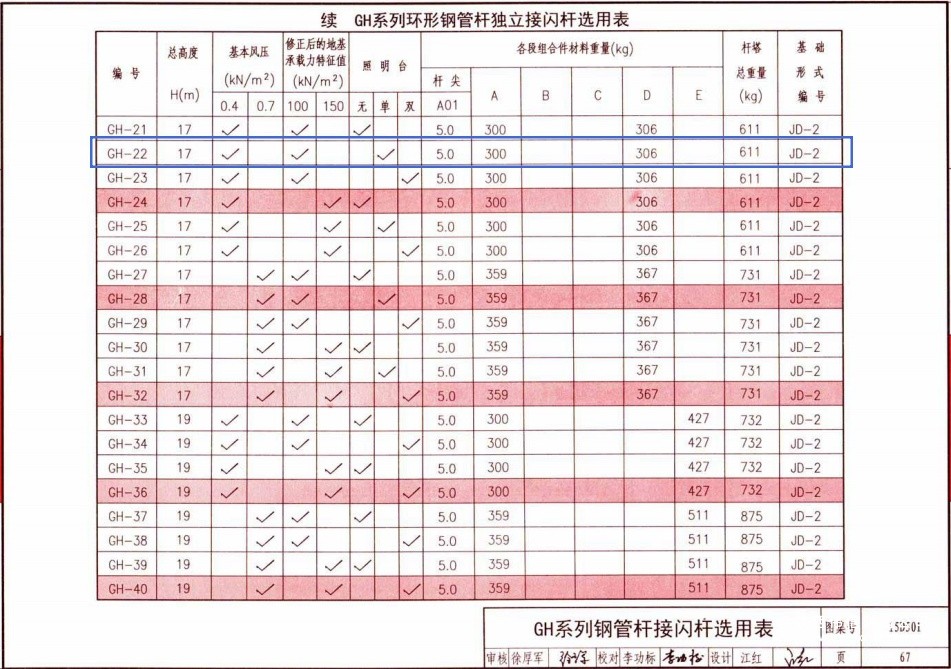

GH-22环形钢管杆独立接闪杆详细数据图
