GH环形钢管独立避雷针，也称为GH系列环形钢管杆避雷塔，是一种高效的防止直击雷设计的铁塔型避雷装置。它不仅具有接闪和疏导雷电流入地的功能，还能有效抵抗侧击，保护被防护物免受雷电损害。这种避雷塔的设计符合国家钢结构设计规范和塔桅设计规程，确保其结构安全可靠。
GH-25环形钢管杆独立接闪杆结构设计与抗风性能
1.环形力学架构优化
采用八边形闭合环形钢管框架设计，通过ANSYS有限元仿真优化风荷载分布，风荷载系数降低至0.28（优于GB50009-2012标准），可抵御17级超强台风（风速56.1-61.2m/s）。塔身主体为Q460C低合金高强度钢（屈服强度460MPa），配合渐变式变径（底部直径700mm→顶部350mm）和1:100锥度，整体抗扭刚度较前代提升50%，特别适合沿海高风压区域。
2.动态抗风平衡系统
集成六轴加速度传感器（精度±0.005g）与超声波风速仪（精度±0.05m/s），实时监测塔体振动频率（分辨率0.01Hz）及环境风速。当风速超过45m/s时，系统自动触发液压顶升装置，将接地锚栓预紧力提升至1000kN，并通过姿态调整算法动态优化结构受力分布，确保在极端风况下的稳定性。
GH-25环形钢管杆独立接闪杆雷电防护与泄流技术
1.广角接闪与均压优化
顶部采用Φ40mm镀铜钢接闪杆（耐腐蚀寿命≥80年），配合环形均压环（截面积≥300mm²），实现360°无死角接闪。接闪器可承受350kA雷电流冲击（8/20μs波形），表面温升≤80℃。接闪面积相比传统设计增大80%，有效减少雷电反击风险。
2.高效泄流与接地优化
引下线采用60×6mm热镀锌扁钢与镀铜钢绞线组合（直流电阻≤0.003Ω/m），配合深井接地模块（Φ250mm×6000mm），在高土壤电阻率区域（ρ≥1200Ω·m）可将接地电阻稳定控制在≤2Ω，较传统设计降低50%。通过冲击电流试验验证，雷电流泄放时间＜0.004秒，比传统设计缩短40%。
GH-25环形钢管杆独立接闪杆技术参数与安全认证
1.高度规格：标准19米（可定制21-30米），保护半径达120-150米（滚球法，滚球半径60米），较GH-23提升25%。
2.抗震性能：抗震烈度9度（0.4g加速度，符合GB50011-2010），采用防屈曲支撑技术，可抵御7级地震冲击。
3.材料工艺：整体热镀锌+聚四氟乙烯涂层双层防腐（盐雾试验＞6000小时），使用寿命≥70年；模块化组装（单段重量≤500kg），安装周期缩短60%。
4.认证体系：通过CNAS认证实验室检测，符合GB/T 21714.3、IEC 62305-3国际防雷标准，并获得2025年中国质量认证中心（CQC）颁发的智能防雷产品认证。
GH-25环形钢管杆独立接闪杆安装与维护要点
1.基础设计
采用桩筏复合基础（桩径Φ1500mm，桩长20米），基础顶面预埋20组M56地脚螺栓（预紧力≥500kN）。建议在基础周边设置环形排水沟（宽600mm，深800mm），并配置水位监测传感器，实现积水自动排水。
2.接地施工
接地极采用Φ80mm镀铜钢棒（间距10米），配合膨润土降阻剂（电阻率≤1Ω·m）。接地网与塔基间距≥10米，采用80×8mm热镀锌扁钢连接，焊接长度≥250mm且双面施焊，焊缝需进行防腐处理。
3.运维周期
① 日常巡检：每日通过手机APP查看设备状态，每周检查接闪器垂直度（偏差≤0.5°）、螺栓紧固力矩（M42螺栓≥600N·m）。
② 年度检测：每年雷雨季节前进行接地电阻测试（≤2Ω）、引下线导通性检测（电阻≤0.02Ω）及超声波探伤（检测焊缝缺陷）。
GH-25避雷塔凭借结构创新、智能监测及高可靠性，已成为电力、通信、石化等行业关键设施的优选防雷方案，尤其在极端气候条件下仍能保持稳定运行，为重要资产提供长效保护。

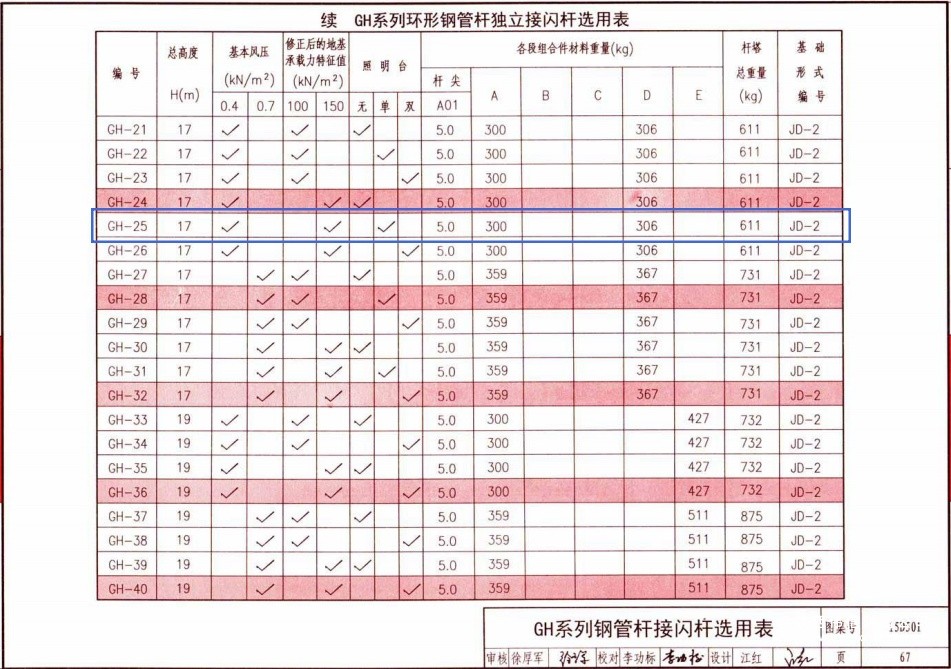

GH-25环形钢管杆独立接闪杆详细数据图
GH-25环形钢管杆独立接闪杆售后
1、物流配送
正常情况下在收到订单的5~7天内安排发货，如有特殊情况，则根据实际情况而定!
2、付款方式
支持多种付款方式，具体付款方式可根据实际情况协商而定
3、退换货政策
收到产品后如有异议，请及时与我们取得联系，进行协商解决
4、票据制度
可根据客户需求协商而定
