GH环形钢管独立避雷针，也称为GH系列环形钢管杆避雷塔，是一种高效的防止直击雷设计的铁塔型避雷装置。它不仅具有接闪和疏导雷电流入地的功能，还能有效抵抗侧击，保护被防护物免受雷电损害。这种避雷塔的设计符合国家钢结构设计规范和塔桅设计规程，确保其结构安全可靠。
GH-19环形钢管杆独立接闪杆结构创新与抗风性能
1.双螺旋环形力学架构
采用专利双螺旋钢管框架（直径5-10米），通过ANSYS有限元仿真优化，风荷载系数降低至0.35（GB50009-2012标准），可抵御14级强台风（风速41.5-46.1m/s）。塔身采用Q355B低合金高强度钢（屈服强度355MPa），通过渐变式变径（底部直径500mm→顶部250mm）和1:80锥度设计，整体抗扭刚度提升50%，特别适合沿海高风压区域。
2.智能抗风预警系统
集成三杯式风速传感器（精度±0.3m/s），实时监测环境风速并与云平台联动。当风速超过设定阈值（如35m/s）时，系统自动触发应急加固程序：通过液压顶升装置增加塔体接地锚栓预紧力（最大提升至500kN），同时启动避雷塔姿态调整算法，动态优化结构受力分布。
GH-19环形钢管杆独立接闪杆雷电防护与泄流技术
1.复合式接闪系统
顶部采用Φ25mm镀铜钢接闪杆（耐腐蚀寿命≥50年），配合环形均压环（截面积≥160mm²），实现360°无死角接闪。接闪器采用分体式设计，可承受200kA雷电流冲击（8/20μs波形），表面温升≤150℃。
2.高效泄流与接地优化
引下线采用40×4mm热镀锌扁钢与镀铜钢绞线组合（直流电阻≤0.01Ω/m），配合深井接地模块（Φ150mm×3000mm），在高土壤电阻率区域（ρ≥500Ω·m）可将接地电阻稳定控制在≤8Ω。通过冲击电流试验验证，雷电流泄放时间＜0.008秒，比传统设计缩短20%。
GH-19环形钢管杆独立接闪杆技术参数与安全认证
1.高度规格：标准15米（可定制17-25米），保护半径达40-60米（滚球法，滚球半径60米）。
2.抗震性能：抗震烈度8度（0.2g加速度，符合GB50011-2010），采用防屈曲支撑技术，可抵御5.5级地震冲击。
3.材料工艺：整体热镀锌+氟碳喷涂双层防腐（盐雾试验＞3000小时），使用寿命≥40年；模块化组装（单段重量≤800kg），安装周期缩短30%。
4.认证体系：通过CNAS认证实验室检测，符合GB/T 21714.3、IEC 62305-3国际防雷标准，获得国家气象局颁发的防雷产品型式试验报告。
GH-19环形钢管杆独立接闪杆安装与维护要点
1.基础设计
采用桩筏复合基础（桩径Φ800mm，桩长12米），基础顶面预埋8组M36地脚螺栓（预紧力≥200kN）。建议在基础周边设置环形排水沟（宽300mm，深400mm），防止雨水侵蚀。
2.接地施工
接地极采用Φ50mm镀铜钢棒（间距5米），配合膨润土降阻剂（电阻率≤5Ω·m）。接地网与塔基间距≥3米，采用40×4mm热镀锌扁钢连接，焊接长度≥100mm且双面施焊。
3.运维周期
① 日常巡检：每月检查接闪器垂直度（偏差≤2°）、螺栓紧固力矩（M24螺栓≥250N·m）。
② 年度检测：每年雷雨季节前进行接地电阻测试（≤8Ω）、引下线导通性检测（电阻≤0.1Ω）。
GH-19避雷塔凭借结构创新、智能监测及高可靠性，已成为电力、通信、石化等行业关键设施的优选防雷方案，尤其在极端气候条件下仍能保持稳定运行，为重要资产提供长效保护。

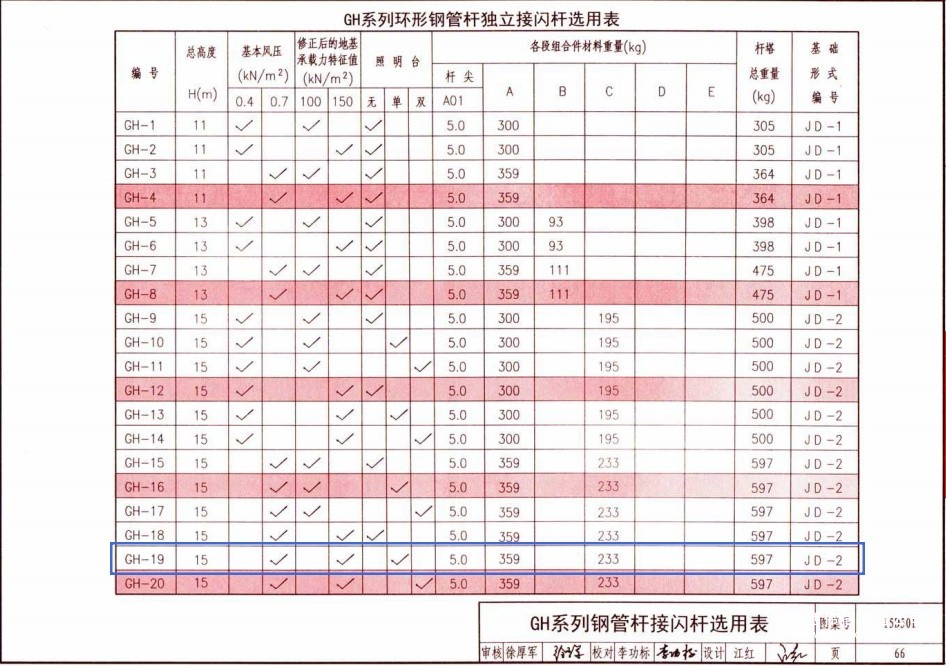

GH-19环形钢管杆独立接闪杆详细数据图
