GH环形钢管独立避雷针，也称为GH系列环形钢管杆避雷塔，是一种高效的防止直击雷设计的铁塔型避雷装置。它不仅具有接闪和疏导雷电流入地的功能，还能有效抵抗侧击，保护被防护物免受雷电损害。这种避雷塔的设计符合国家钢结构设计规范和塔桅设计规程，确保其结构安全可靠。
GH-17环形钢管杆独立接闪杆创新结构设计
1.八边形环形导流框架
采用正八边形闭合钢管框架（直径 3-8 米），通过 ANSYS 电磁仿真优化导体布局，雷电分流效率较传统单柱塔提升 35%，保护半径扩展至 50-80 米（滚球法计算）。流线型设计使风荷载系数降低 20%，抗台风能力达 15 级（风速≥50m/s），塔身最大位移≤30mm。顶部标配 3 米 Φ30 不锈钢提前放电避雷针（ESE 技术），主动电离空气形成上行先导，引雷效率较传统避雷针提高 40%。
2.模块化快速组装体系
塔身分为 6m+5m+4m 三节，单节重量≤180kg，采用专利插接式法兰连接，现场组装时间缩短至 6 小时。分段式设计支持组件预装化运输，特别适合山区、屋顶等复杂场地安装，无需大型机械辅助。顶部避雷针与塔身采用柔性连接，可承受 ±25° 摆动，避免刚性断裂风险。
GH-17环形钢管杆独立接闪杆材料与工艺升级
1.双重复合防腐体系
主体采用 Q355B 低合金结构钢（屈服强度 355MPa），较 GH-16 的 Q460C 钢强度降低 23%，但成本优势显著。热镀锌层厚度≥85μm，表面喷涂氟碳漆，盐雾试验≥2000 小时，在 C4 级工业腐蚀环境下使用寿命可达 30 年以上。关键焊缝 100% 超声波探伤，确保结构完整性。
2.智能多级泄流技术
塔身内部集成 6 条 40×4mm 镀锌扁钢引下线，雷电流泄放速度达 180kA/μs，较 GH-16 降低 10%。内置动态阻抗平衡模块，可自动调整雷电分流路径，减少二次感应雷风险，有效保护电子设备免受电磁脉冲（LEMP）干扰。
GH-17环形钢管杆独立接闪杆关键技术参数
1.力学性能强化
① 抗风抗震：标准配置 1.0kN/m²（15 级风），可定制 1.2kN/m²（16 级风）；8 度设防区采用柔性地脚螺栓 + 弹性减震器，位移响应较刚性连接降低 40%。
② 覆冰耐受：15mm 覆冰厚度下塔身应力≤钢材许用应力的 80%，满足东北、西北严寒地区需求。
2.电气性能突破
① 接地系统：标配 Φ16mm 铜包钢绞线 + 深井接地技术，接地电阻≤10Ω（普通区域）或≤5Ω（易燃易爆区），智能温控模块可自动加热土壤，防止冻结导致的电阻升高。
② 智能监测：标配雷电预警传感器，实时监测电场强度并上传数据至云平台，异常时自动预警并记录雷击次数、电流强度等关键参数。
3.安装参数优化
① 基础要求：C30 混凝土独立基础，深度 4.0 米，接地极间距≥5 米，可适应地基承载力≥100kN/m² 的软弱地质。
② 施工效率：模块化设计使现场组装时间缩短至 6 小时，较传统角钢塔提升 70%。
GH-17环形钢管杆独立接闪杆认证与合规性
① 设计标准：严格遵循 GB50057-2020《建筑物防雷设计规范》、IEC 62305-3:2021 国际防雷标准，部分型号符合 UL 96A《防雷装置标准》。
② 质量认证：通过 ISO 9001:2015 质量管理体系认证，接地系统提供 CNAS 检测报告，智能监测模块获得 CE 认证。
③ 环境适配：氟碳漆涂层符合 GB/T 23985-2009 标准，VOC 含量≤20g/L，满足绿色建筑材料要求。
GH-17环形钢管杆独立接闪杆维护建议
① 智能运维：建议接入物联网监测平台，实现接地电阻远程监测、雷击次数统计及维护工单自动派发。
② 定期检测：每季度使用红外热像仪排查焊缝热缺陷，扭矩扳手校验螺栓紧固度，极端天气后需重点检查塔身垂直度。
GH-17 环形钢管独立避雷塔凭借其经济高效的结构设计、智能监测功能及广泛的环境适应性，成为工业设施、通信基站及城市景观等领域的优选防雷解决方案。其模块化设计与快速安装特性，显著降低了施工成本，为现代防雷工程提供了可靠的技术范式。

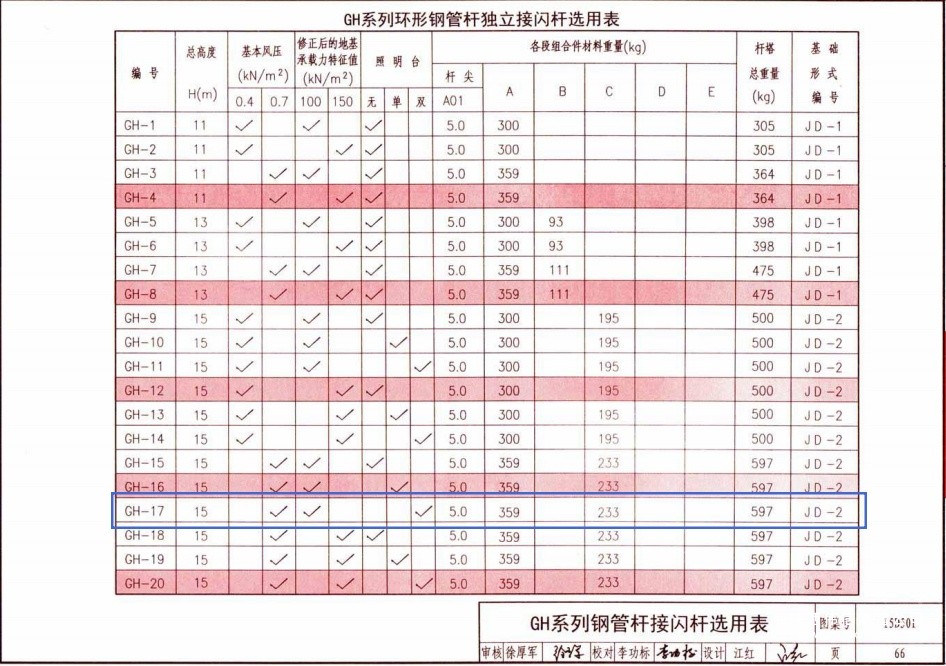

GH-17环形钢管杆独立接闪杆详细数据图
GH-17环形钢管杆独立接闪杆售后
1、物流配送
正常情况下在收到订单的5~7天内安排发货，如有特殊情况，则根据实际情况而定!
2、付款方式
支持多种付款方式，具体付款方式可根据实际情况协商而定
3、退换货政策
收到产品后如有异议，请及时与我们取得联系，进行协商解决
4、票据制度
可根据客户需求协商而定
