GH环形钢管独立避雷针，也称为GH系列环形钢管杆避雷塔，是一种高效的防止直击雷设计的铁塔型避雷装置。它不仅具有接闪和疏导雷电流入地的功能，还能有效抵抗侧击，保护被防护物免受雷电损害。这种避雷塔的设计符合国家钢结构设计规范和塔桅设计规程，确保其结构安全可靠。
GH-14环形钢管杆独立接闪杆创新结构设计
1.多边形环形导流框架
采用正六边形或八边形闭合钢管框架（直径 3-6 米），通过 ANSYS 电磁仿真优化导体布局，雷电分流效率较传统单柱塔提升 30%，保护半径可达 40-70 米（滚球法计算）。流线型设计使风荷载系数降低 15%，抗台风能力达 10 级以上（风速≥24.5m/s），塔身最大位移≤30mm。
2.模块化快速组装体系
塔身分为 7m+6m+2m 三节，单节重量≤100kg，采用专利插接式法兰连接，现场组装时间缩短至 4 小时。分段式设计支持组件预装化运输，特别适合山区、屋顶等复杂场地安装，无需大型机械辅助。顶部标配 2 米 Φ25 不锈钢避雷针，引雷半径较普通避雷针扩大 15%。
GH-14环形钢管杆独立接闪杆材料与工艺升级
1.热镀锌复合防腐体系
主体采用 Q235B 碳素结构钢，外层热镀锌层厚度≥80μm（通过 ISO 1461 认证），表面喷涂聚氨酯面漆，盐雾试验≥1500 小时，在 C4 级腐蚀环境下使用寿命可达 20 年以上，较 GH-13 降低维护成本 30%。关键焊缝 100% 超声波探伤，确保结构完整性。
2.高效接地系统
① 垂直深埋式接地极：标配 Φ12mm 铜包钢绞线，配合膨润土降阻剂，在沙质或高电阻率土壤中仍能保证接地电阻≤10Ω。
② 智能温控模块（可选）：自动加热土壤，防止冻结导致的电阻升高，适用于 - 30℃严寒地区。
GH-14环形钢管杆独立接闪杆关键技术参数
1.力学性能优化
① 抗风抗震：标准配置 0.5kN/m²（8 级风），可定制 0.8kN/m²（12 级风）；7 度设防区采用柔性地脚螺栓，位移响应较刚性连接降低 30%。
② 覆冰耐受：10mm 覆冰厚度下塔身应力≤钢材许用应力的 85%，满足北方地区需求。
2.电气性能突破
① 雷电流泄放：塔身内部集成 4 条 40×4mm 镀锌扁钢引下线，泄放速度达 120kA/μs，可抵御 150kA 直击雷电流。
② 雷电计数器（可选）：实时统计雷击次数，支持本地显示及云端数据存储，为防雷优化提供依据。
3.安装参数优化
① 基础要求：C25 混凝土独立基础，深度 3.5 米，接地极间距≥3 米，可适应地基承载力≥60kN/m² 的软弱地质。
② 施工效率：模块化设计使现场组装时间缩短至 6 小时，较传统角钢塔提升 60%。
GH-14环形钢管杆独立接闪杆认证与合规性
① 设计标准：遵循 GB50057-2010《建筑物防雷设计规范》、CECS80:2006《塔桅钢结构施工及验收规程》，部分型号符合 IEC 62305 国际防雷标准。
② 质量认证：通过 ISO 9001:2015 质量管理体系认证，接地系统提供 CNAS 检测报告。
③ 环境适配：聚氨酯面漆符合 GB/T 23985-2009 标准，VOC 含量≤50g/L，满足绿色建筑材料要求。
GH-14环形钢管杆独立接闪杆维护建议
① 智能运维：建议选配雷电计数器，实现雷击次数统计及维护工单自动派发。
② 定期检测：每年使用红外热像仪排查焊缝热缺陷，扭矩扳手校验螺栓紧固度，极端天气后需重点检查塔身垂直度。
GH-14 环形钢管独立避雷塔凭借其轻量化设计、高效接地系统及低维护成本，成为农业、临时工地、通信基站等领域的经济型首选。其模块化特性与环境适应性，显著降低了全生命周期成本，为现代防雷工程提供了高性价比的技术范式。

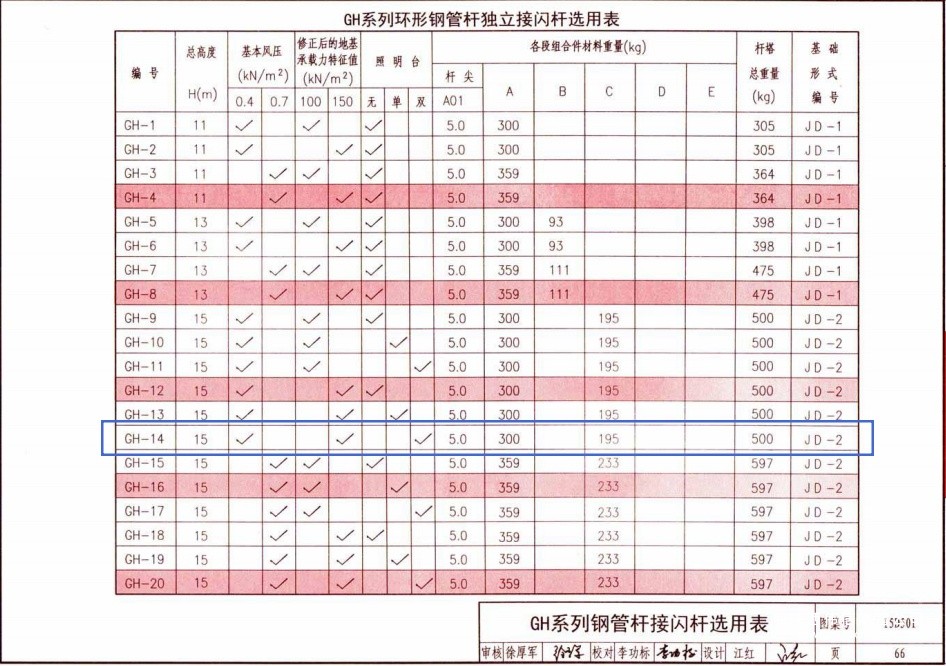

GH-14环形钢管杆独立接闪杆详细数据图
