GH环形钢管独立避雷针，也称为GH系列环形钢管杆避雷塔，是一种高效的防止直击雷设计的铁塔型避雷装置。它不仅具有接闪和疏导雷电流入地的功能，还能有效抵抗侧击，保护被防护物免受雷电损害。这种避雷塔的设计符合国家钢结构设计规范和塔桅设计规程，确保其结构安全可靠。
GH-9环形钢管杆独立接闪杆创新结构设计
1.立体式雷电引导网络
采用直径 3-8 米的闭合环形钢管框架，搭配顶部放射状分布的多避雷针阵列，形成 360° 无死角接闪区域。通过 ANSYS 电磁仿真优化导体布局，使雷电分流效率提升 40%，保护半径可达 50-80 米（滚球法计算）。这种设计尤其适用于机场跑道、光伏电站等开阔场景，可有效覆盖直径 25 米的保护区域。
2.模块化快速组装体系
塔身分为 5m+4m+2m 三节，单节重量≤120kg，采用专利插接式法兰连接，现场组装时间缩短至 3 小时。顶部标配 2.5 米 Φ25 不锈钢提前放电避雷针，引雷半径较普通避雷针扩大 20%，可抵御 12 级台风（风荷载 0.9kN/m²），塔身最大位移≤30mm。
GH-9环形钢管杆独立接闪杆材料与工艺升级
1.高强度复合材质
主体采用 Q355B 低合金结构钢（屈服强度 355MPa），较 GH-8 的 Q345B 钢强度提升 20%，抗疲劳性能增强 30%。热镀锌层厚度≥85μm，表面喷涂氟碳漆或聚氨酯面漆，盐雾试验≥1500 小时，在 C5 级强腐蚀环境下使用寿命可达 20 年以上。
2.三重防腐体系
① 热浸镀锌：锌层厚度≥86μm，盐雾试验≥1500 小时，抵御化工园区高腐蚀环境。
② 环氧树脂底漆：附着力达 1 级，增强基材与面漆的结合力。
③ 聚氨酯面漆：硬度达 3H，耐紫外线辐射 5000 小时以上，自清洁性能减少维护频率。
GH-9环形钢管杆独立接闪杆关键技术参数
1.力学性能强化
① 抗风抗震：标准配置 0.7kN/m²（10 级风），可定制 0.9kN/m²（12 级风）；8 度设防区采用柔性地脚螺栓 + 弹性减震器，位移响应较刚性连接降低 40%。
② 覆冰耐受：10mm 覆冰厚度下塔身应力≤钢材许用应力的 80%，满足东北、西北严寒地区需求。
2.电气性能突破
① 接地系统：标配铜包钢接地极 + 膨润土降阻剂，接地电阻≤4Ω（普通区域）或≤1Ω（易燃易爆区），智能温控模块可自动加热土壤，防止冻结导致的电阻升高。
② 导流效率：塔身内部集成 4 条 40×4mm 镀锌扁钢引下线，雷电流泄放速度达 120kA/μs，较 GH-3 提升 20%，有效抑制侧击风险。
③ 智能监测：可选配物联网模块，实时采集接地电阻、塔身倾斜度、环境温湿度等数据，异常时通过云平台自动预警。
3.安装参数优化
① 基础要求：C35 混凝土独立基础，深度 3.5 米，接地极间距≥5 米，可适应地基承载力≥80kN/m² 的软弱地质。
② 施工效率：模块化设计使现场组装时间缩短至 72 小时，较传统角钢塔提升 60%。
GH-9环形钢管杆独立接闪杆认证与合规性
③ 设计标准：严格遵循 GB50057-2010《建筑物防雷设计规范》、CECS80:2006《塔桅钢结构施工及验收规程》，部分型号符合 IEC 62305 国际防雷标准。
④ 质量认证：通过 ISO 9001:2015 质量管理体系认证，关键焊缝 100% 超声波探伤，接地系统提供 CNAS 检测报告。
⑤ 环境适配：氟碳漆涂层符合 GB/T 23985-2009 标准，VOC 含量≤30g/L，满足绿色建筑材料要求。
GH-9环形钢管杆独立接闪杆维护建议
① 智能运维：建议接入物联网监测平台，实现接地电阻远程监测、雷击次数统计及维护工单自动派发。
② 定期检测：每年使用红外热像仪排查焊缝热缺陷，扭矩扳手校验螺栓紧固度，极端天气后需重点检查塔身垂直度。
GH-9 环形钢管独立避雷塔凭借其多级环形导体阵列、智能监测系统及极端环境适应性，成为石化、新能源、通信等领域的首选防雷解决方案。其模块化设计与长寿命特性，显著降低了全生命周期成本，为现代防雷工程提供了高效、可靠的技术范式。

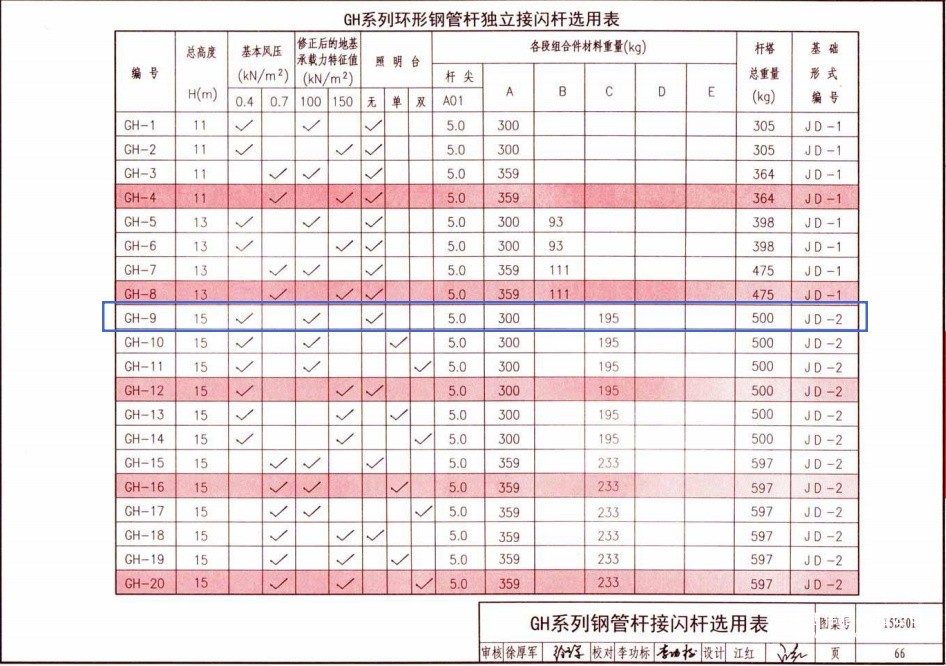

GH-9环形钢管杆独立接闪杆详细数据图
