GH环形钢管独立避雷针，也称为GH系列环形钢管杆避雷塔，是一种高效的防止直击雷设计的铁塔型避雷装置。它不仅具有接闪和疏导雷电流入地的功能，还能有效抵抗侧击，保护被防护物免受雷电损害。这种避雷塔的设计符合国家钢结构设计规范和塔桅设计规程，确保其结构安全可靠。
GH-1环形钢管杆独立接闪杆结构与材料
1.主体设计
采用环形钢管结构，塔身由 Q235B 钢材卷制焊接而成，表面经热镀锌处理，兼具高强度与抗腐蚀性能。塔体通常分为 3 节（如 5 米 + 4 米 + 2 米），通过法兰连接或插接方式组装，便于运输和现场安装。
2.接闪系统
顶部安装 2 米长 304 不锈钢避雷针，接闪效率高且耐腐蚀。塔身内部形成低阻抗导流通道，确保雷电流快速泄入大地，有效抑制侧击风险。
GH-1环形钢管杆独立接闪杆关键技术参数
1.基础性能
① 高度：标准高度 11 米，可定制更高规格（如 13 米、15 米等）。
② 抗风能力：可承受 0.4-0.7kN/m² 风压（对应 10 级风），满足沿海及多风地区需求。
③ 抗震等级：适用于 8 度及以下抗震设防地区。
④ 地基要求：地基承载力需≥100kN/m²，特殊地质条件下可通过桩基础或深井接地优化。
2.电气性能
① 接地电阻：常规场景≤10Ω，易燃易爆区域需≤4Ω，采用铜包钢接地极 + 缓释降阻剂实现长期稳定。
② 垂直度：安装后塔身偏差≤1/1000，确保结构稳定性。
3.环境适应性
① 覆冰厚度：耐受≤10mm 覆冰，适用于寒冷地区。
② 防腐性能：热镀锌层结合氟碳漆表面处理，盐雾试验≥1500 小时，可抵御海滨、化工园区等高腐蚀环境。
GH-1环形钢管杆独立接闪杆安装与维护
1.施工流程
① 基础施工：采用 C30 混凝土浇筑独立基础，深度 3-5 米，预埋地脚螺栓并严格控制标高与垂直度。
② 吊装组装：地面预制塔身部件，通过吊车分段吊装，高空作业需配备安全防护设备。
③ 接地系统：接地极间距≥5 米，埋深≥0.8 米，接地线采用 40×4mm 镀锌扁钢，焊接处做防腐处理。
2.维护要点
① 定期检测：每年检查镀锌层完整性、螺栓紧固度及接地电阻，确保性能达标。
② 极端天气后检查：遭遇强风、暴雨或雷击后，需重点排查塔身变形及接地系统可靠性。
GH-1环形钢管杆独立接闪杆应用场景
1.工业领域
炼油厂、化工厂、燃气站等易燃易爆场所，如陕西延安某炸药库采用 15 米 GH 系列避雷塔，通过深井接地将电阻降至≤10Ω，有效降低爆炸风险。
2.通信与电力
保护通信基站、变电站及输电线路，确保设备免受雷击干扰，保障信号传输与电力供应稳定。
3.城市建筑
可作为楼顶装饰性避雷塔，与建筑物外观融合，例如广场、小区绿地等场景，兼具防雷与景观功能。
GH-1环形钢管杆独立接闪杆标准与认证
① 国家标准：设计严格遵循 GB 50057《建筑物防雷设计规范》，结构安全符合 GB 50017《钢结构设计标准》。
② 质量认证：部分厂商通过 ISO 9001 质量管理体系认证，确保生产工艺与材料质量可控。
GH-1环形钢管杆独立接闪杆选型建议
① 高度选择：根据保护范围（滚球法计算）及周边建筑物高度确定，11 米塔体通常可保护半径约 15 米区域。
② 环境适配：高腐蚀区域优先选择氟碳漆表面处理，多风地区需提升风压等级至 0.7kN/m²。
③ 专业服务：建议由具备防雷工程资质的机构设计施工，确保接地系统与整体方案合规有效。
GH-1 环形钢管独立避雷塔以其轻量化设计、高抗风性能及便捷安装特性，成为现代防雷工程的优选方案，尤其在空间受限或环境复杂的场景中表现突出。

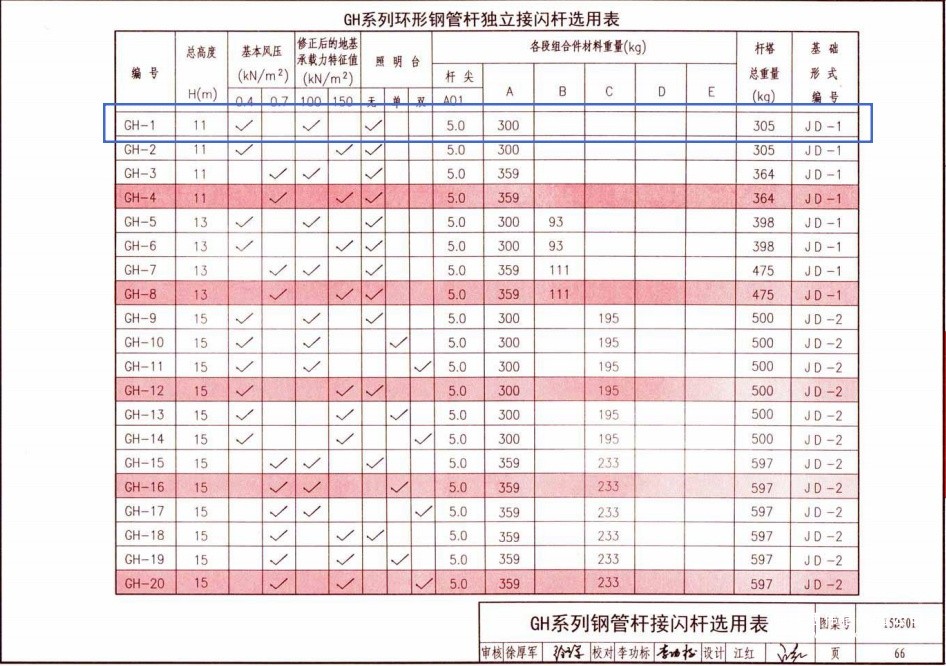

GH-1环形钢管杆独立接闪杆详细数据图
GH-1环形钢管杆独立接闪杆售后
1、物流配送
正常情况下在收到订单的5~7天内安排发货，如有特殊情况，则根据实际情况而定!
2、付款方式
支持多种付款方式，具体付款方式可根据实际情况协商而定
3、退换货政策
收到产品后如有异议，请及时与我们取得联系，进行协商解决
4、票据制度
可根据客户需求协商而定
