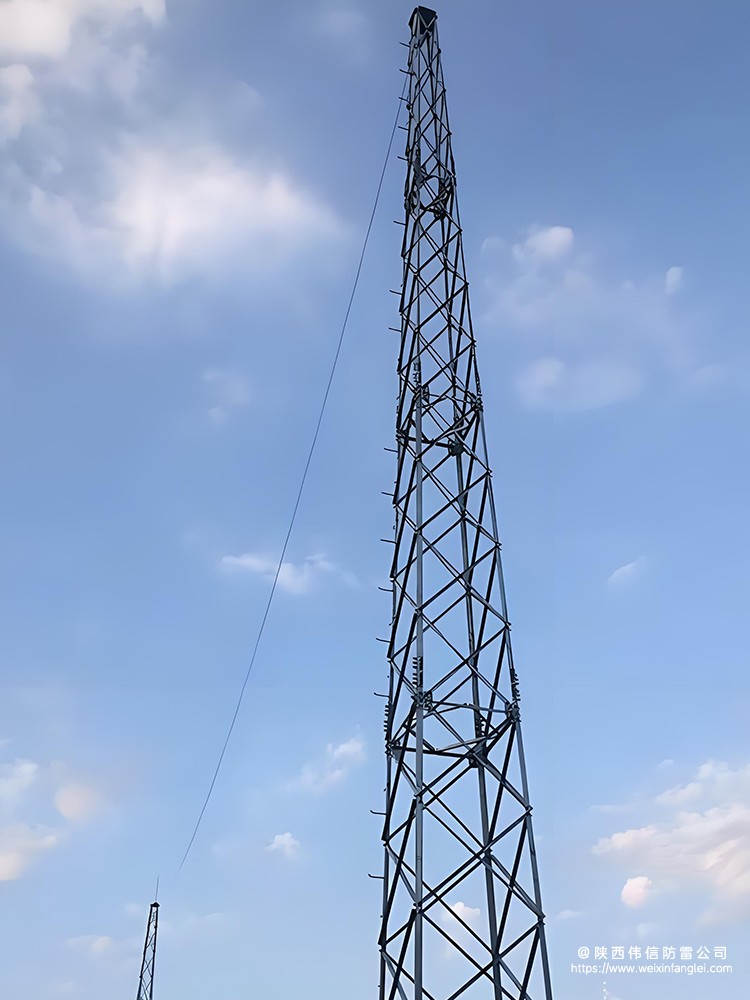

GFW 系列钢结构接闪带塔是专为工业与民用建筑设计的雷电防护系统，采用模块化钢结构体系，通过拉线支撑实现高效防雷，四角钢结构拉线避线雷塔采用热镀锌角钢材料，具有良好的抗风和抗震性能，适用于恶劣气候条件。其高度通常在20至40米之间，能够覆盖一定范围内的建筑物和设备，防止直击雷损害。
GFW1-1钢结构接闪带塔核心技术参数
1.结构设计

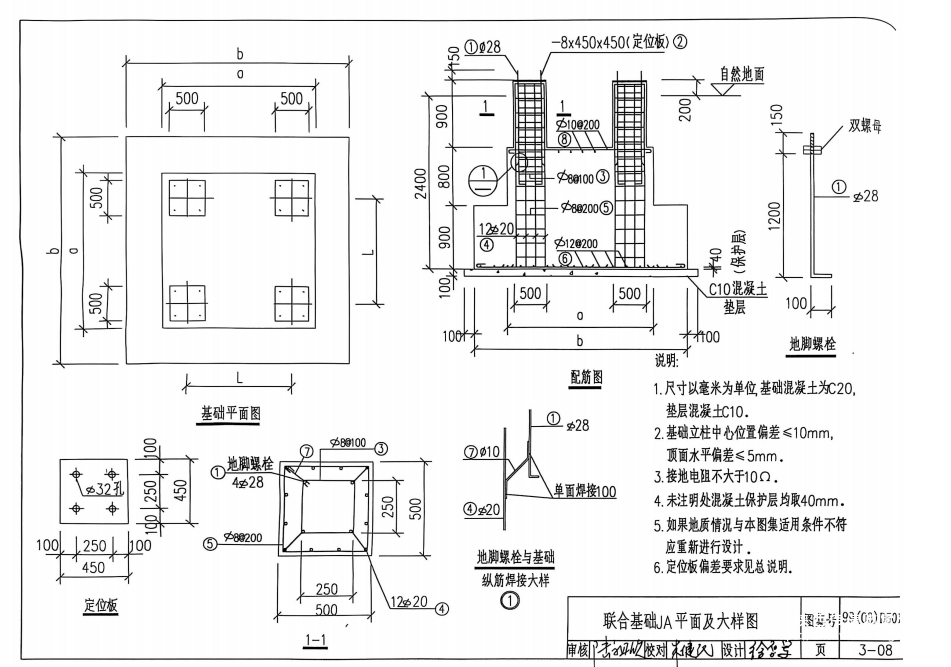

采用热镀锌角钢或 Q235/Q345 钢材，形成四角拉线式结构，高度通常为 20 米。基础形式包括独立基础（如 JA-4、JA-7）或环形基础，混凝土强度等级为 C30，地脚螺栓预埋需与接地系统焊接连通。
2.性能指标
① 抗风抗震：抗风能力达 12 级，适用于抗震设防烈度 8 度及以下地区，基本风压 0.4kN/m²。
② 防腐寿命：热镀锌处理（镀锌层厚度≥85μm），使用寿命可达 30 年以上，能适应高温、潮湿等恶劣环境。
③ 接地要求：接地电阻需≤10Ω，采用热镀锌扁钢（40×4mm）和角钢（50×50×5mm）组成环形接地网，埋深≥0.8 米。
3.接闪系统
塔顶设接闪带，采用直径≥12mm 的热镀锌圆钢，通过支架固定（间距≤1 米），并与塔体主筋焊接（焊缝长度≥100mm）。接闪带在拐角处需做圆弧处理（半径≥100mm），避免锐角放电。
GFW1-1钢结构接闪带塔安装流程与规范
1.基础施工
① 开挖基坑后铺设 100mm 厚 C15 混凝土垫层，绑扎钢筋网并预埋地脚螺栓，浇筑 C30 混凝土后养护 7-14 天。
② 接地网需围绕塔基敷设，水平接地体与垂直接地体焊接成网格状，形成等电位连接。
2.塔体组装
① 构件采用螺栓连接，法兰接触面贴合率≥75%；20 米以下塔体可整体吊装，大型塔体需分段安装（每段≤10 米）。
② 接闪带与引下线需可靠焊接，引下线沿塔体明敷（间距≤1.5 米），并设置断接卡以便检测。
3.检测验收
安装完成后需进行接地电阻测试（≤10Ω）、垂直度校验（≤1/1000）及连接紧固性检查，确保符合 GB 50057-2010《建筑物防雷设计规范》要求。
GFW1-1钢结构接闪带塔适用场景与定制化
1.典型应用
适用于炼油厂、炸药库、变电站、高层建筑等雷电防护需求较高的场所，可有效降低直击雷和侧击雷风险。例如，在 110kV/220kV 变电站中，GFW1-1 塔可与其他防雷设施配合使用，形成综合防护体系。
2.定制化选项
① 高度调整：可根据需求定制 25 米、30 米等规格，适配不同滚球半径（如第二类防雷建筑物滚球半径 45 米）。
② 材料升级：在强腐蚀环境中，可选用不锈钢或加大钢材截面，同时增加防腐涂层。
③ 基础形式：根据地质条件选择 JA/JB 系列基础，如地基承载力不足时可采用桩基础增强稳定性。
GFW1-1钢结构接闪带塔设计依据与行业标准
1.主要规范
① 国家标准：GB 50057-2010《建筑物防雷设计规范》、GB 50343-2012《建筑物电子信息系统防雷技术规范》。
② 图集参考：15D501-1《防雷与接地安装》、99D501-1《接地装置安装》，明确了接闪器布置、接地网设计等细节。
2.性能验证
需通过雷电冲击试验（模拟雷电流波形 10/350μs）和工频接地电阻测试，确保在雷击时能快速泄放电流，避免设备损坏。
GFW1-1钢结构接闪带塔维护与注意事项
1.定期检查
① 每年至少一次外观检查，重点查看镀锌层破损、螺栓松动、焊缝开裂等问题，及时补漆或更换部件。
② 每三年进行一次接地电阻复测，若阻值升高需检查接地体腐蚀情况并采取降阻措施（如添加降阻剂）。
2.环境适配
① 在多雷区或土壤电阻率高的区域（如部分山区），可增加垂直接地极数量或采用深井接地技术。
② 若周边新增高层建筑或设备，需重新评估保护范围，必要时增设辅助接闪装置。
GFW1-1钢结构接闪带塔实施建议
1.项目实施建议
① 前期勘测：需提供场地地质报告（如土壤电阻率、地下水位）和周边环境图，以便优化基础设计和接地方案。
② 专业施工：建议由具备防雷工程专业资质的单位实施，确保符合《防雷装置施工质量监督与验收规范》要求。
③ 资料归档：竣工后需提交防雷装置检测报告、接地电阻测试记录及隐蔽工程验收单，作为竣工验收依据。
GFW1-1 钢结构接闪带塔凭借其模块化设计、高可靠性和广泛适用性，已成为工业与民用建筑防雷的主流选择之一。在具体应用中，需结合项目需求与当地气候条件，严格遵循相关规范，确保防雷系统长期有效运行。

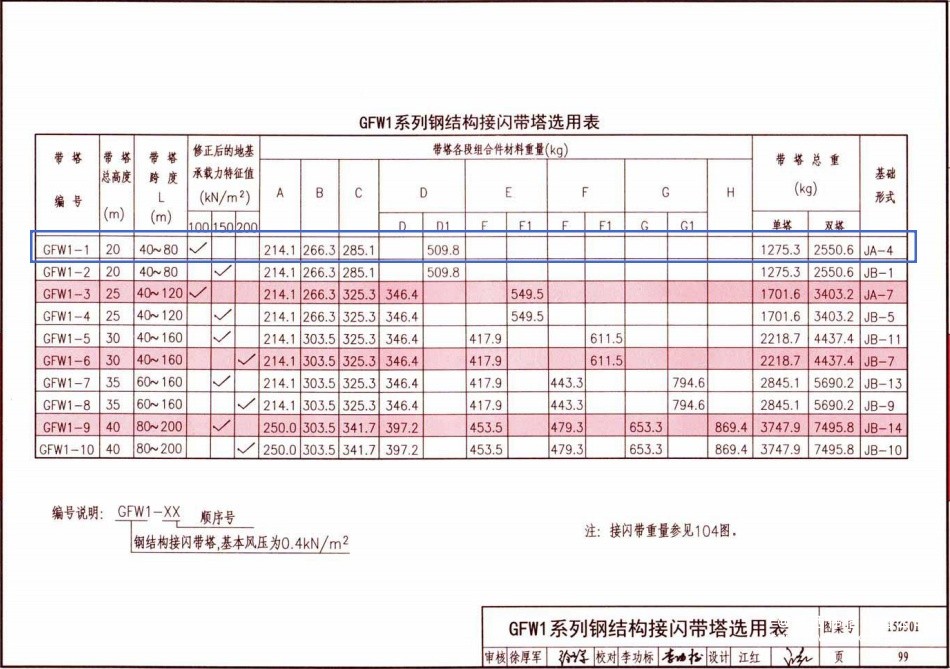

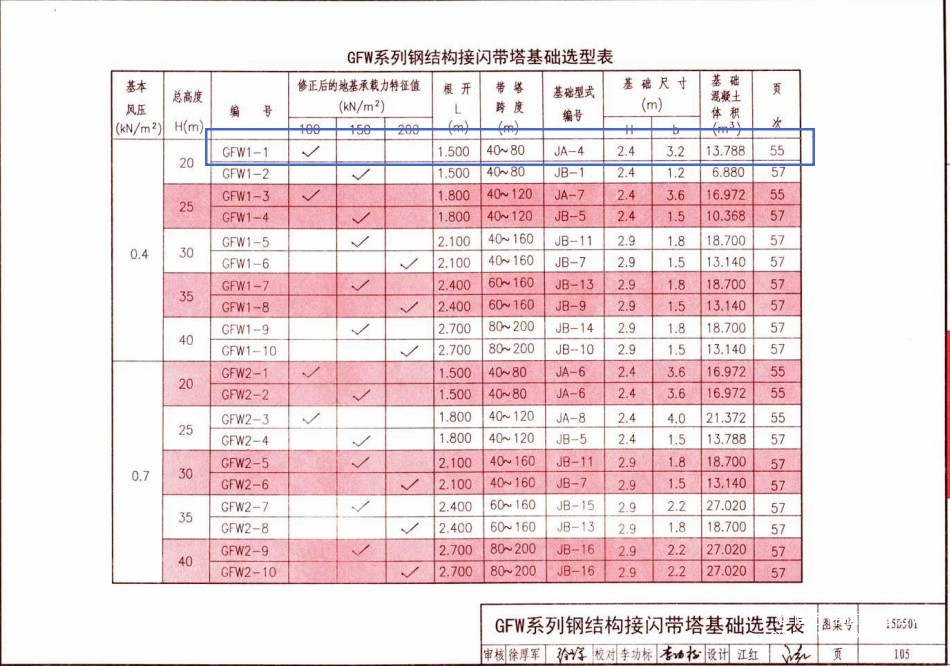

GFW1-1钢结构接闪带塔详细数据图
