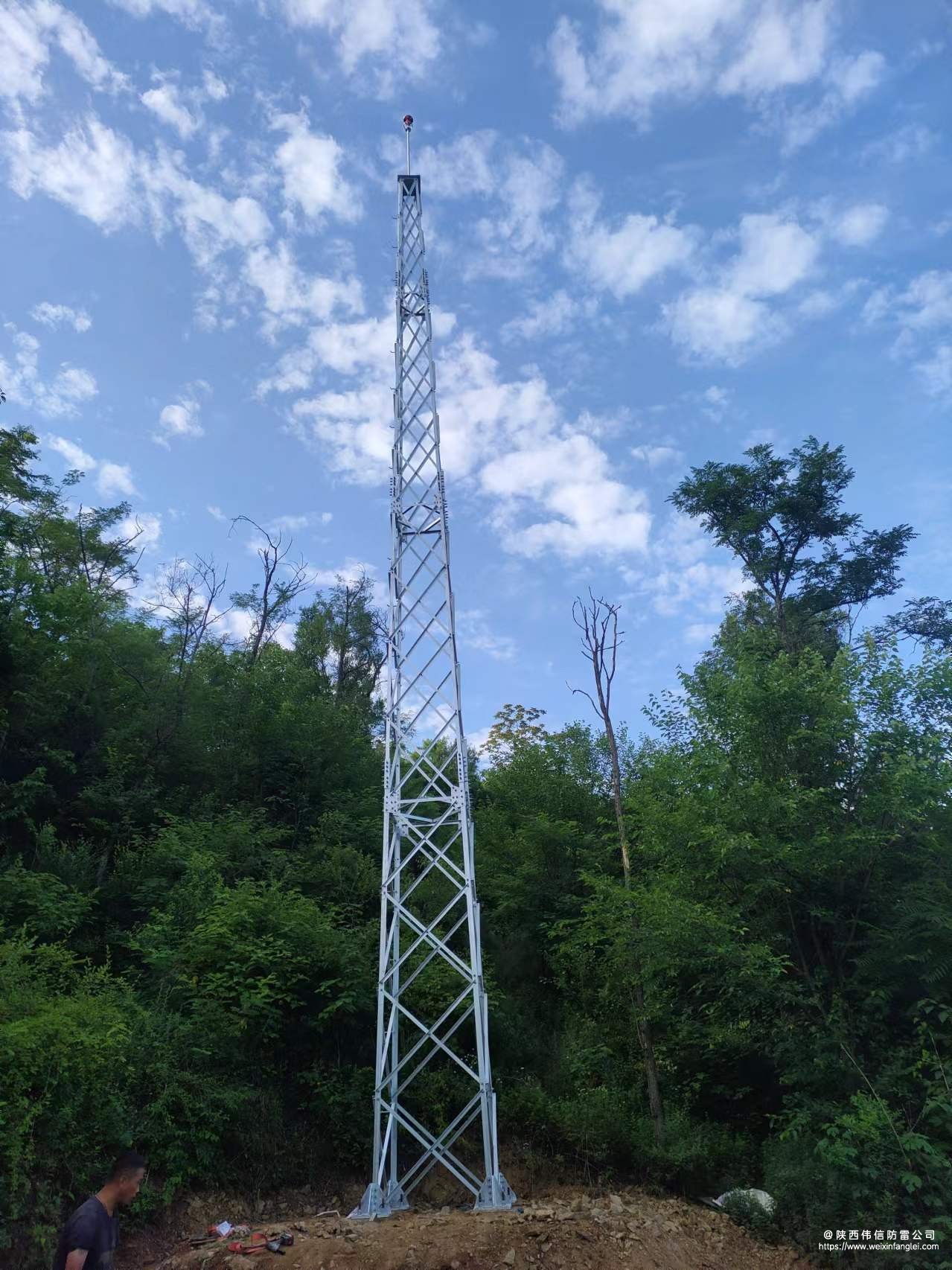

GFL钢结构避雷针塔是一种专为防雷设计的塔式结构，主要采用热镀锌角钢作为材料，具有良好的耐腐蚀性和机械强度。这种避雷塔通常用于高层建筑、库房、油库、变电站、电厂、物资仓库等地的防雷保护。 GFL四角避雷塔的高度有多种规格常见的包括20米、25米、30米、35米和40米等。其设计考虑了空气动力学原理，能够有效地吸引并引导雷电电流入地，从而保护建筑物和人员安全。
GFL2-19钢结构避雷针塔核心技术参数与结构特点
1.主体规格与材料
① 高度：40 米，采用 Q235B 热镀锌角钢（主材 L80×8，辅材 L63×6），镀锌层厚度≥85μm（符合 GB/T 13912-2020 标准），设计使用年限超过 30 年。
② 力学性能：可承受风压 0.7kN/㎡，适用于抗震设防烈度 8 度及以下地区，地基承载力要求≤200kN/㎡，基础形式为 JB-13 型混凝土基础，总重量约 3384.8kg，混凝土用量约 14.5 方。
③ 防雷性能：顶部安装不锈钢避雷针，保护范围按 GB 50057《建筑物防雷设计规范》滚球法计算，覆盖半径约 56 米（第三类建筑物滚球半径 60 米），四角结构分散雷电电流，降低侧击风险。
2.结构优化设计
① 模块化与轻量化：单段最大重量 350kg，便于山区或交通不便地区运输；采用螺栓连接（M16/M20 螺栓），焊接质量符合二级焊缝标准，整体防腐寿命≥30 年。
② 地基适应性：40 米高度搭配 200kN/㎡地基承载力，适用于黏土、砂质黏土等地质条件中等区域，较 GFL2-18 提升 33% 地基承载能力。
③ 结构稳定性：每段结构上下设置闭合横材，下部横材采用内外双 “口” 交错型结构，增强抗风性能；连接上下段的斜材采用不小于 L50×5 规格，提升整体刚性。
3.接地系统
常规场景接地电阻≤10Ω，若用于光伏等特殊场景需≤4Ω，需采用锌包钢接地极（埋深≥0.8 米）或降阻剂优化。西安地区土壤电阻率约 100-300Ω・m（黄土或黏土），建议接地体与建筑物原有接地网多点连接，形成等电位系统。
GFL2-19钢结构避雷针塔适用标准与规范
1.直接引用标准
① GB 50057-2010（2022 年版）：明确防雷保护范围计算及接闪器设计要求。
② GB 50017《钢结构设计规范》：规范角钢材质与力学性能。
③ 15D501《防雷与接地》图集：提供避雷塔结构设计与安装指导。
2.最新标准适配
2025 年实施的 GB 50057-202X 新增对光伏电站、数据中心等新型设施的防雷要求：
① 光伏场景：组件边框与接闪带间距≤0.5 米，需多点接地；电源线路采用 Ⅰ 级 +Ⅱ 级 SPD 组合（Ⅰ 级冲击电流≥12.5kA，Ⅱ 级标称放电电流≥40kA），信号线路安装专用 SPD 并实现屏蔽层两端接地。
② 数据中心：接地电阻需≤4Ω，采用共用接地系统；金属管道、桥架、机柜均需与防雷接地系统做 M 型或星型连接，过渡电阻≤0.03Ω。
GFL2-19钢结构避雷针塔应用场景与安装要点
1.典型应用
① 工业与能源设施：煤矿开采区、35kV 以下变电站、油库等需高强度防雷保护的场所。
② 地质条件中等区域：黏土、砂质黏土等地基承载力≤200kN/㎡的区域。
③ 运输受限场景：模块化设计适用于山区、交通不便地区。
2.安装要求
① 基础施工：混凝土基础深度≥2.5 米，强度等级≥C30，预埋地脚螺栓偏差≤15mm，基础顶面平整度≤3mm。若地基承载力低于 200kN/㎡，需采用桩基础或换填处理。
② 吊装与连接：采用吊车分段吊装，螺栓扭矩需达标（如 M20 螺栓≥240N・m），安装后垂直度偏差≤1/1000。避雷针与塔身需用铜编织带（截面积≥50mm²）可靠电气连接，连接处防腐处理。
③ 接地系统：接地体采用热镀锌角钢或铜覆钢，埋深≥0.8 米，建议与建筑物原有接地网多点连接。西安地区需采用降阻剂或离子接地极优化接地系统，确保接地电阻达标。
GFL2-19钢结构避雷针塔维护与检测
1.定期维护
① 每年雷雨季节前检查镀锌层完整性，破损处补刷富锌漆；紧固所有连接螺栓，检查支架锈蚀情况。
② 每季度测试接地电阻，若阻值升高需排查接地体腐蚀或土壤干燥问题，及时更换或湿润处理。
2.特殊场景检测
① 光伏电站：每半年检测避雷塔与光伏组件的等电位连接，确保过渡电阻≤0.2Ω。
② 数据中心：每季度检测电源 SPD 漏电流，及时更换劣化元件；每年验证信号线路屏蔽层接地有效性。
GFL2-19钢结构避雷针塔抗腐蚀与极端天气性能
1.防腐性能：热镀锌层厚度符合 GB/T 13912-2020 标准，有效使用期超过 30 年，可抵御潮湿、工业污染等环境腐蚀。
2.极端天气适应性：抗风能力达 0.7kN/m²，适用于 8 度抗震地区，可应对台风、强降雨等恶劣天气，结构稳定性经实际工程验证。
GFL2-19 凭借其更高的地基承载力、模块化设计及稳定的防雷性能，成为工业设施、中等地质条件下防雷的优选方案。在西安地区应用时，需重点优化接地系统以应对高土壤电阻率，并严格遵循最新规范要求，确保长期可靠运行。

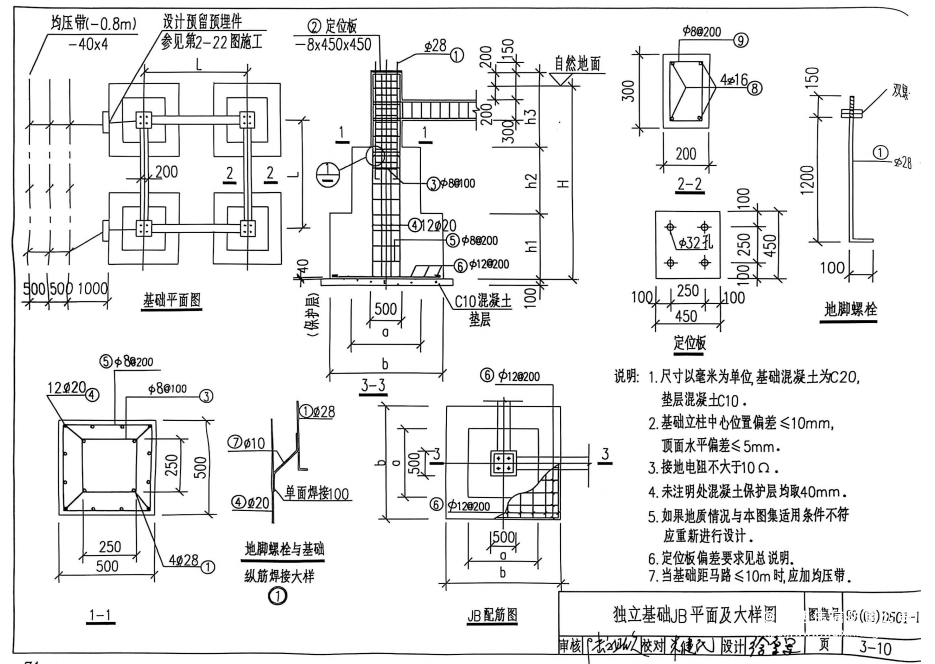

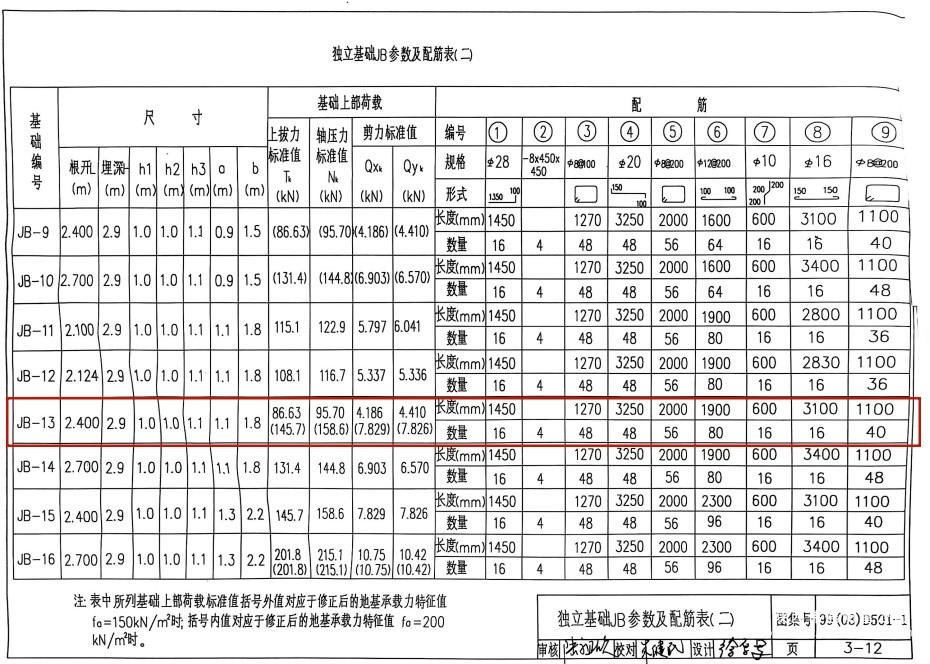

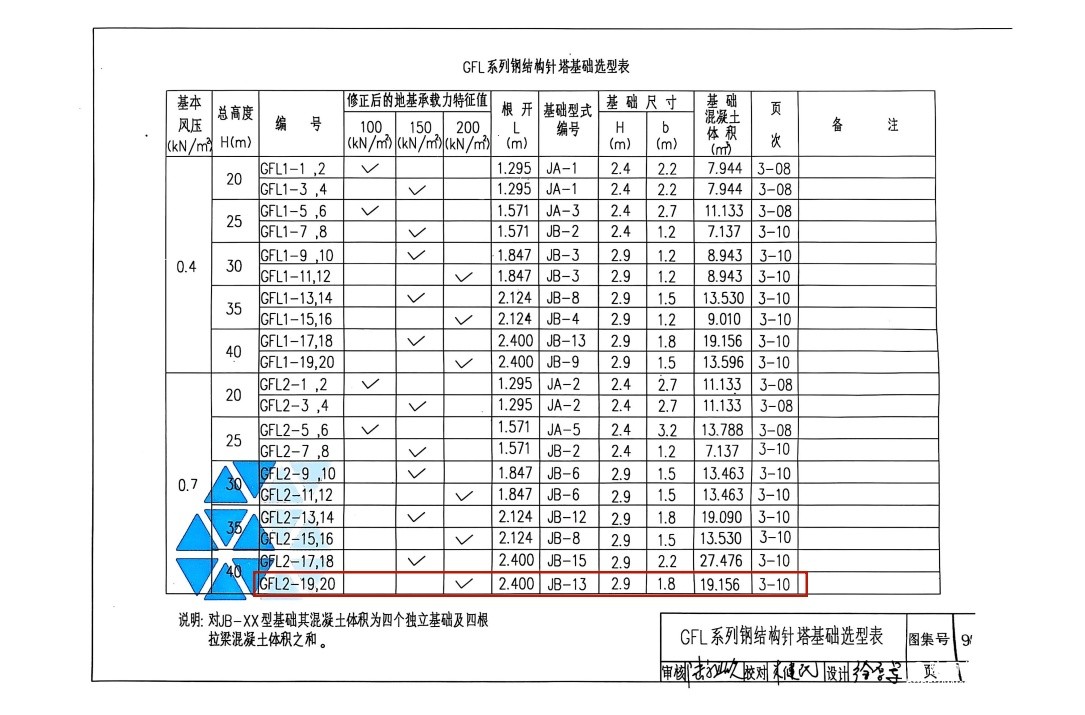

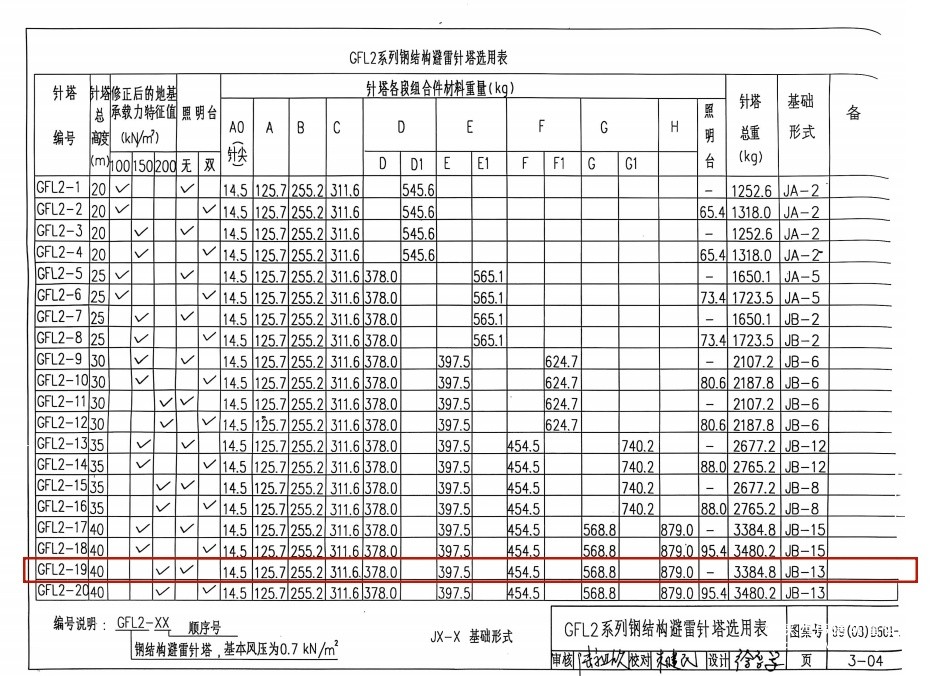

GFL2-19钢结构避雷针塔详细数据图
