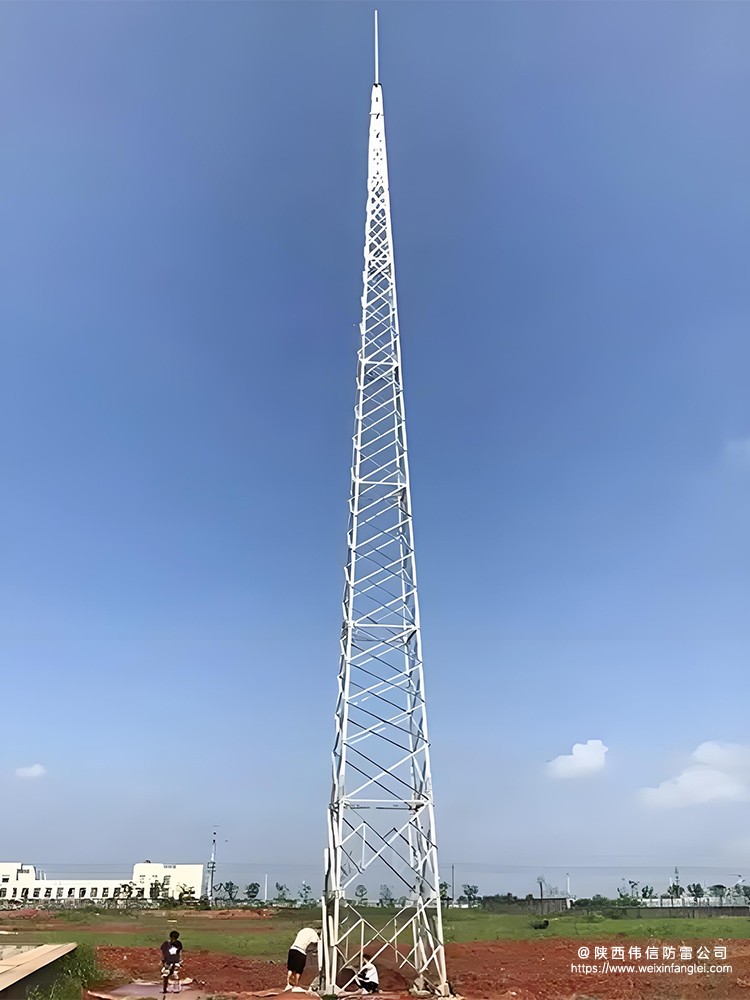

GFL钢结构避雷针塔是一种专为防雷设计的塔式结构，主要采用热镀锌角钢作为材料，具有良好的耐腐蚀性和机械强度。这种避雷塔通常用于高层建筑、库房、油库、变电站、电厂、物资仓库等地的防雷保护。 GFL四角避雷塔的高度有多种规格常见的包括20米、25米、30米、35米和40米等。其设计考虑了空气动力学原理，能够有效地吸引并引导雷电电流入地，从而保护建筑物和人员安全。
GFL2-4钢结构避雷针塔核心技术参数与结构特点
1.主体规格与材料
① 高度：20 米，采用 Q235B 热镀锌角钢（L40×4、L50×5、L63×6、L70×6），镀锌层厚度≥70μm（3-6mm 工件）或≥85μm（其他厚度），符合 GB/T 13912-2002 热镀锌标准，设计使用年限超过 30 年。
② 力学性能：可承受风压 0.7kN/m²，适用于抗震设防烈度 8 度及以下地区，地基承载力要求≤150kN/㎡（区别于 GFL2-2 的 100kN/㎡），基础形式为 JA-2 型混凝土基础，总重量约 1318kg，混凝土用量约 15 方。
③ 防雷性能：顶部安装不锈钢避雷针，保护范围按 GB 50057《建筑物防雷设计规范》滚球法计算，覆盖半径约 28 米，四角结构分散雷电电流，降低侧击风险。
2.结构优化设计
① 轻量化与低地基要求：20 米高度搭配 150kN/㎡地基承载力，适用于回填土、松散砂层等地质条件较弱区域，基础施工成本较低（混凝土用量约 15 方）。模块化组装（单段最大重量 320kg）便于山区或交通不便地区运输。
② 纯防雷功能：照明台设计，专注直击雷防护，适用于加油站、小型变电站等场所。
③ 材料与工艺：采用螺栓连接（M16/M20 螺栓），焊接质量符合二级焊缝标准，整体防腐寿命≥30 年。
3.接地系统
常规场景接地电阻≤10Ω，若用于光伏等特殊场景需≤4Ω，需采用锌包钢接地极（埋深≥0.8 米）或降阻剂优化。西安地区土壤电阻率约 100-300Ω・m（黄土或黏土），建议接地体与建筑物原有接地网多点连接，形成等电位系统。
GFL2-4钢结构避雷针塔适用标准与规范
1.直接引用标准
① GB 50057-2010（2022 年版）：明确防雷保护范围计算及接闪器设计要求。
② GB 50017《钢结构设计规范》：规范角钢材质与力学性能。
③ 15D501《防雷与接地》图集：提供避雷塔结构设计与安装指导。
2.最新标准适配
2025 年实施的 GB 50057-202X 新增对光伏电站、数据中心等新型设施的防雷要求，GFL2-4 在光伏场景需与组件支架合并接地（接地电阻≤4Ω），电源线路采用 Ⅰ 级 +Ⅱ 级 SPD 组合，信号线路安装专用 SPD 并实现屏蔽层两端接地。
GFL2-4钢结构避雷针塔应用场景与安装要点
1.典型应用
① 中小型设施：3000㎡以下仓库、10kV 以下变电站、加油站等需基础防雷的场所。
② 地质条件较弱区域：平原、回填土区域，地基承载力≤150kN/㎡。
③ 运输受限场景：模块化设计适用于山区、交通不便地区。
2.安装要求

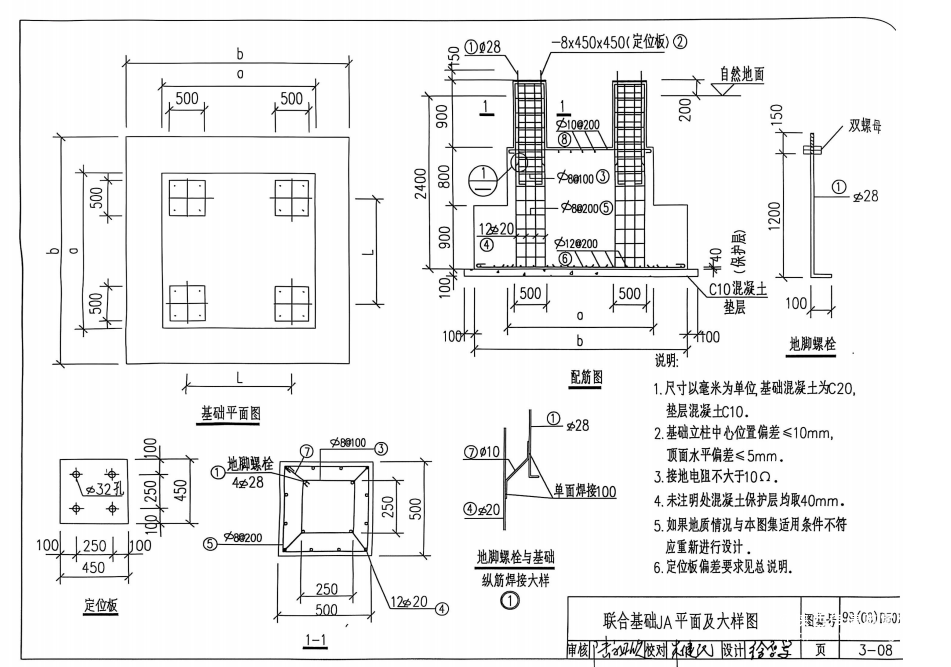

① 基础施工：混凝土基础深度≥1.2 米，强度等级≥C20，预埋地脚螺栓偏差≤15mm，基础顶面平整度≤3mm。若地基承载力低于 150kN/㎡，需采用桩基础或换填处理。
② 吊装与连接：采用吊车分段吊装，螺栓扭矩需达标（如 M20 螺栓≥240N・m），安装后垂直度偏差≤1/1000。避雷针与塔身需用铜编织带（截面积≥50mm²）可靠电气连接，连接处防腐处理。
③ 接地系统：接地体采用热镀锌角钢或铜覆钢，埋深≥0.6 米，建议与建筑物原有接地网多点连接。西安地区需采用降阻剂或离子接地极优化接地系统，确保接地电阻达标。
GFL2-4钢结构避雷针塔维护与检测
1.定期维护
① 每年雷雨季节前检查镀锌层完整性，破损处补刷富锌漆；紧固所有连接螺栓，检查支架锈蚀情况。
② 每季度测试接地电阻，若阻值升高需排查接地体腐蚀或土壤干燥问题，及时更换或湿润处理。
2.特殊场景检测
光伏电站应用时，每半年检测避雷塔与光伏组件的等电位连接，确保过渡电阻≤0.2Ω。西安地区年平均雷暴日约 40 天，需加强接地系统维护，建议每季度测试接地电阻并记录数据。
GFL2-4钢结构避雷针塔腐蚀与极端天气性能
1.防腐性能：热镀锌层厚度符合 GB/T 13912-2002 标准，有效使用期超过 30 年，可抵御潮湿、工业污染等环境腐蚀。
2.极端天气适应性：抗风能力达 0.7kN/m²，适用于 8 度抗震地区，可应对台风、强降雨等恶劣天气，结构稳定性经实际工程验证。
GFL2-4 凭借其轻量化设计、低地基要求及低成本优势，成为中小型设施防雷的优选方案。在应用时，需重点优化接地系统以应对高土壤电阻率，并严格遵循最新规范要求，确保长期可靠运行。

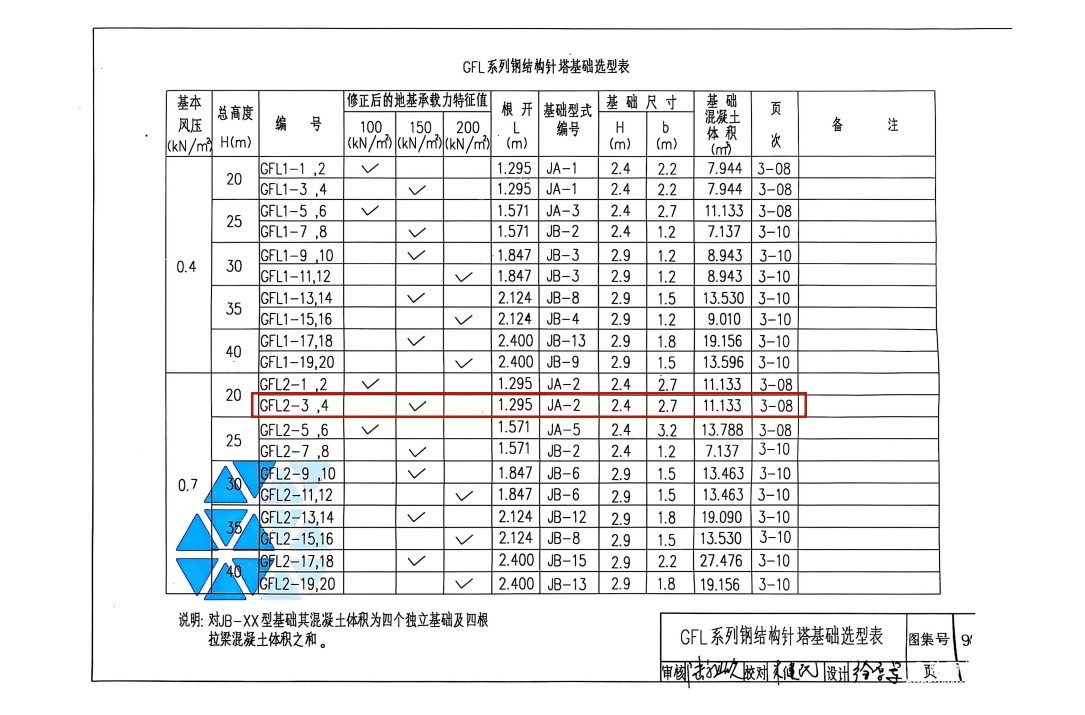

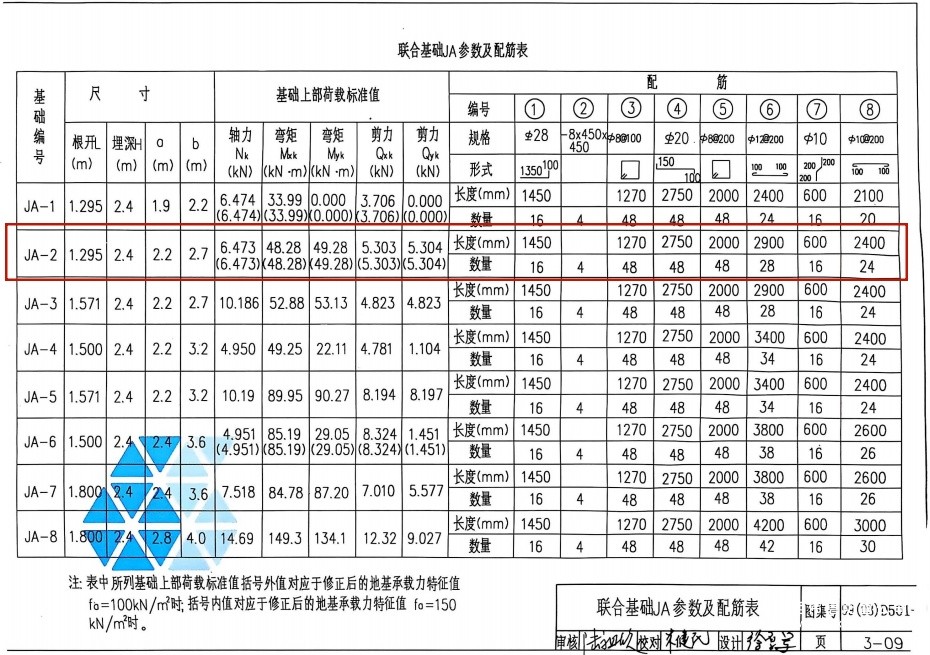

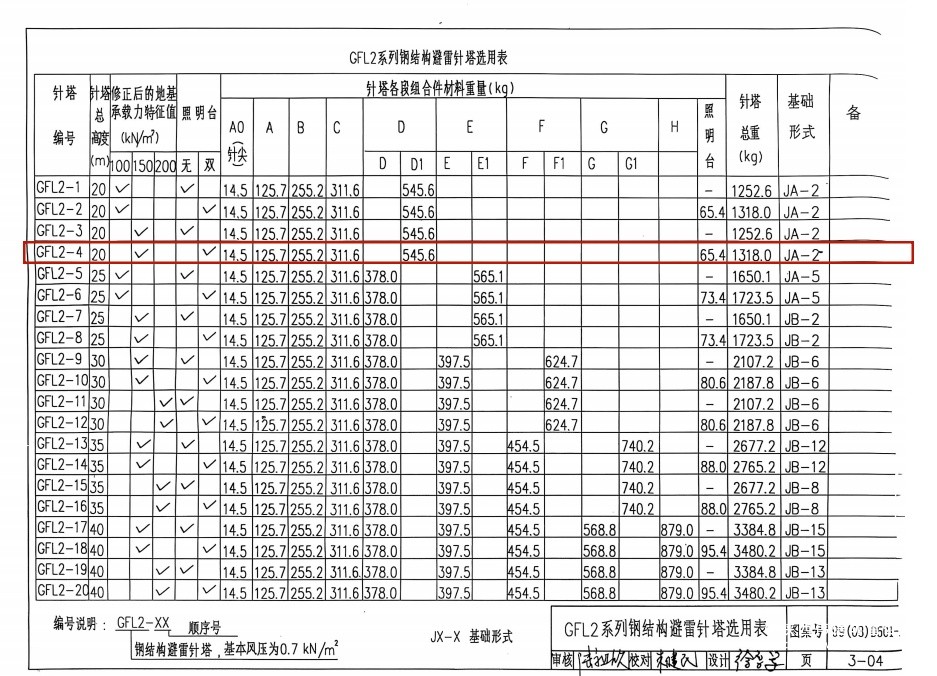

GFL2-4钢结构避雷针塔详细数据图
