GFL钢结构避雷针塔是一种专为防雷设计的塔式结构，主要采用热镀锌角钢作为材料，具有良好的耐腐蚀性和机械强度。这种避雷塔通常用于高层建筑、库房、油库、变电站、电厂、物资仓库等地的防雷保护。 GFL四角避雷塔的高度有多种规格常见的包括20米、25米、30米、35米和40米等。其设计考虑了空气动力学原理，能够有效地吸引并引导雷电电流入地，从而保护建筑物和人员安全。

GFL1-17 40 米钢结构避雷针塔是 GFL 系列中针对中等至较高地基承载力场景设计的高效防雷装置，结合无照明台设计与模块化结构，适用于复杂地质条件下的纯防雷需求。

GFL1-17钢结构避雷针塔技术参数与结构特点

1.主体规格

高度为40 米，采用四柱角钢结构设计，主材为 Q235B 热镀锌角钢，镀锌层厚度≥70μm（3-6mm 工件）或≥85μm（其他厚度），可承受风压0.4-0.7kN/m²，适用于抗震设防烈度8 度及以下地区。塔身垂直度偏差≤1/1000，接地电阻要求≤10Ω（光伏场景需≤4Ω），设计使用年限超过 30 年。地基承载力特征值为100-200kN/m²，基础形式为JB-13 型混凝土基础，总重量约 3018kg（含基础设计）。

2.结构优化

①　无照明台设计：专注于防雷功能，适用于无需夜间照明的场景，如变电站、石化储罐区等。

②　模块化组装：塔身由多段螺栓连接（M16/M20 螺栓），单段最大重量 320kg，便于运输和现场吊装，安装后需再次校验垂直度。

③　防雷性能：顶部安装不锈钢避雷针，保护范围按 GB 50057《建筑物防雷设计规范》的滚球法计算，四角结构可分散雷电电流，降低侧击风险。2025 年实施的 GB 50057-202X 新增对光伏电站、数据中心等新型设施的防雷要求，GFL1-17 在光伏场景应用时需满足组件边框与接闪带间距≤0.5m、多点接地等细化规定，接地系统需与光伏支架可靠连接，接地电阻≤4Ω。

3.材料与工艺

采用热浸镀锌防腐处理，螺栓为高强度镀锌螺栓，需按规定扭矩紧固（如 M20 螺栓扭矩≥240N・m）。所有金属部件均通过镀锌或喷塑处理，确保长期耐候性。焊接质量符合二级焊缝标准，采用超声波检测。

GFL1-17钢结构避雷针塔适用标准与规范

1.直接引用标准

①　GB 50057-2010（2022 年版）《建筑物防雷设计规范》：明确防雷保护范围计算及接闪器设计要求。

②　GB 50017《钢结构设计规范》：规范角钢材质与力学性能。

③　15D501《防雷与接地》图集：提供避雷塔结构设计与安装指导。

2.最新标准适配

2025 年实施的 GB 50057-202X 新增对光伏电站、数据中心等新型设施的防雷要求。GFL1-17 在光伏场景应用时需满足组件边框与接闪带间距≤0.5m、多点接地等细化规定，接地系统需与光伏支架可靠连接，接地电阻≤4Ω。

GFL1-17钢结构避雷针塔应用场景与安装要点

1.典型应用

①　纯防雷场景：变电站、石化储罐区、弹药库等需严格直击雷防护的场所。

②　复杂地质环境：适用于地基承载力 100-200kN/m² 的丘陵、山地等区域，如山区风电场、矿山。

③　临时作业场景：建筑工地、户外活动场地等需灵活调整高度的临时防雷需求。

2.安装要求

①　基础施工：

混凝土基础深度≥1.5 米，强度等级≥C20，预埋地脚螺栓需精准定位（偏差≤15mm），基础顶面平整度≤3mm。

需进行地基承载力测试，若实际承载力低于 100kN/m²，需采用桩基础或换填处理。

②　吊装与连接：

采用吊车分段吊装，各段连接螺栓扭矩需达到设计值（如 M20 螺栓≥240N・m），安装后塔身垂直度偏差≤1/1000。

避雷针与塔身需采用铜编织带（截面积≥50mm²）可靠电气连接，连接处做防腐处理。

③　接地系统：

接地体采用热镀锌角钢（50×50×5mm）或铜覆钢，埋深≥0.6 米，建议与建筑物原有接地网多点连接。接地电阻测试值≤10Ω，若不达标可增设离子接地极或降阻剂。

光伏场景需将避雷塔接地与组件支架接地网合并，形成等电位连接，接地电阻≤4Ω。

GFL1-17钢结构避雷针塔维护与检测

1.定期维护

①　每年雷雨季节前检查镀锌层完整性，破损处需补刷富锌漆；紧固所有连接螺栓，检查支架锈蚀情况。

②　每季度测试接地电阻，若阻值升高需排查接地体腐蚀或土壤干燥问题，及时更换或湿润处理。

2.特殊场景检测

光伏电站应用时，需每半年检测避雷塔与光伏组件的等电位连接，确保过渡电阻≤0.2Ω，符合 GB 50057-202X 新增要求。

GFL1-17 凭借 40 米高度、无照明台设计及 100-200kN/m² 地基承载力，在复杂环境中实现高效防雷，是工业、能源及临时作业领域的优选方案。安装时需严格遵循最新规范，结合具体场景优化接地设计，以确保长期可靠运行。建议在采购前与供应商确认具体参数（如高度、地基承载力）及适配标准，以满足实际需求。

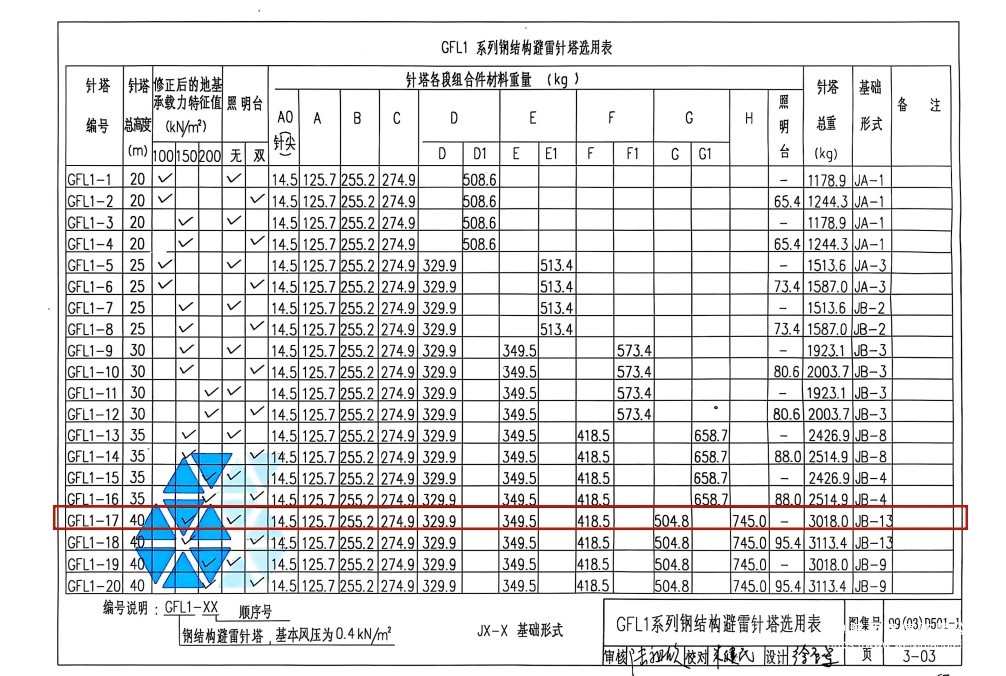

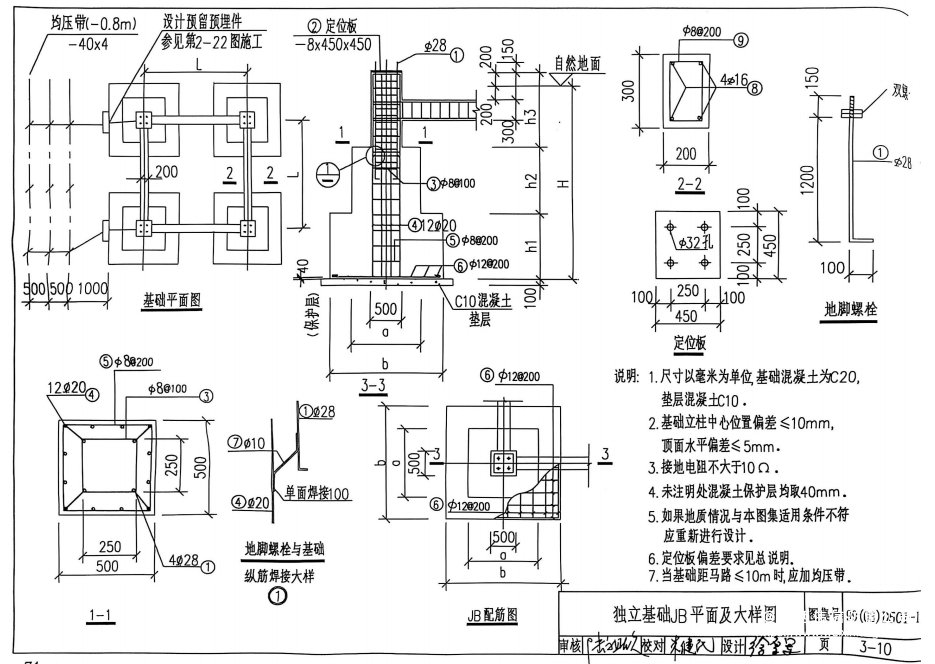

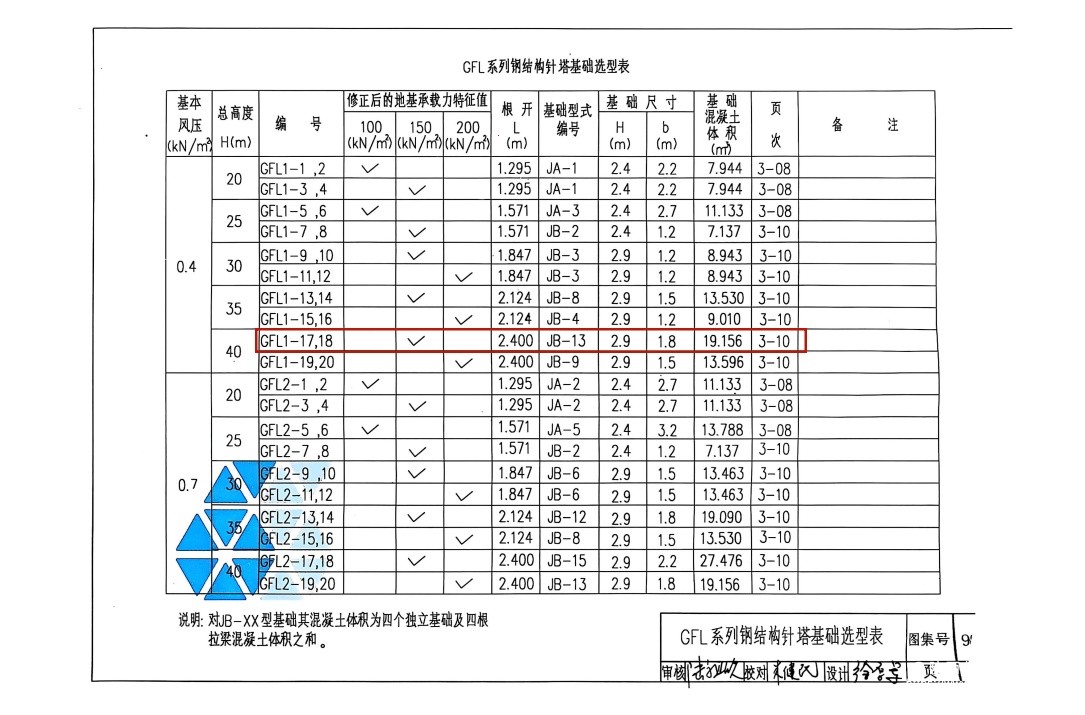

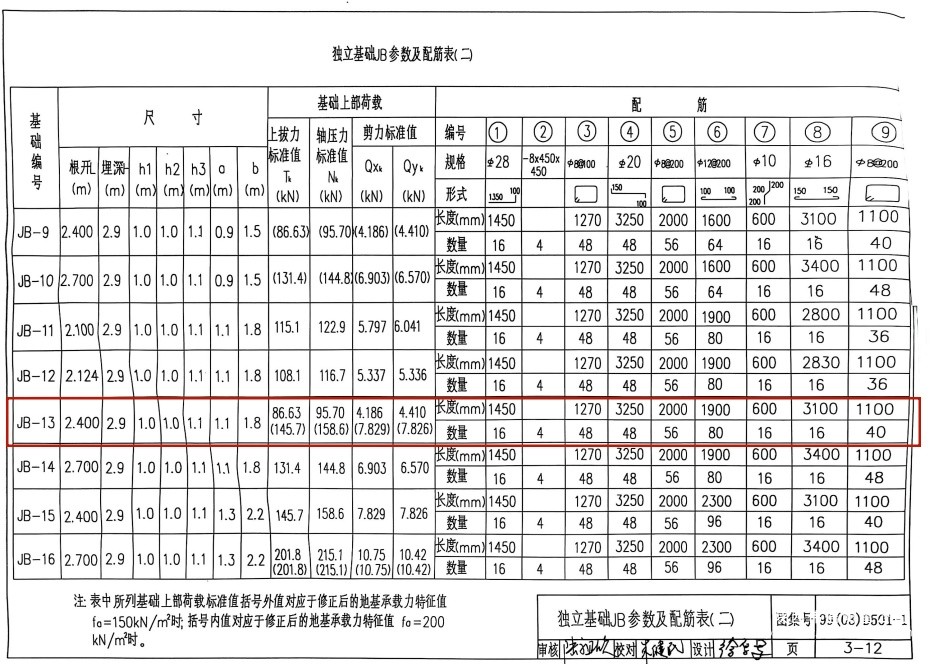

GFL1-17钢结构避雷针塔详细数据图

GFL1-17钢结构避雷针塔售后

1、物流配送

正常情况下在收到订单的5~7天内安排发货，如有特殊情况，则根据实际情况而定!

2、付款方式

支持多种付款方式，具体付款方式可根据实际情况协商而定

3、退换货政策

收到产品后如有异议，请及时与我们取得联系，进行协商解决

4、票据制度

可根据客户需求协商而定

40米四角钢结构避雷塔规格参数

　　品牌：伟信防雷

　　名称：40米四角钢结构避雷塔、四柱角钢避雷针塔、GFL四角避雷塔

　　高度：40米

　　类型：四角避雷针塔、独立四角角钢管避雷塔

　　材质：Q235B 热镀锌角钢

　　基本风压：0.4-0.7kN/m²

　　抗震设防烈度：8 度及以下地区　　

　　垂直度：≤1/1000

接地电阻要求：≤10Ω

　　     加工定制：可根据图纸加工定制
