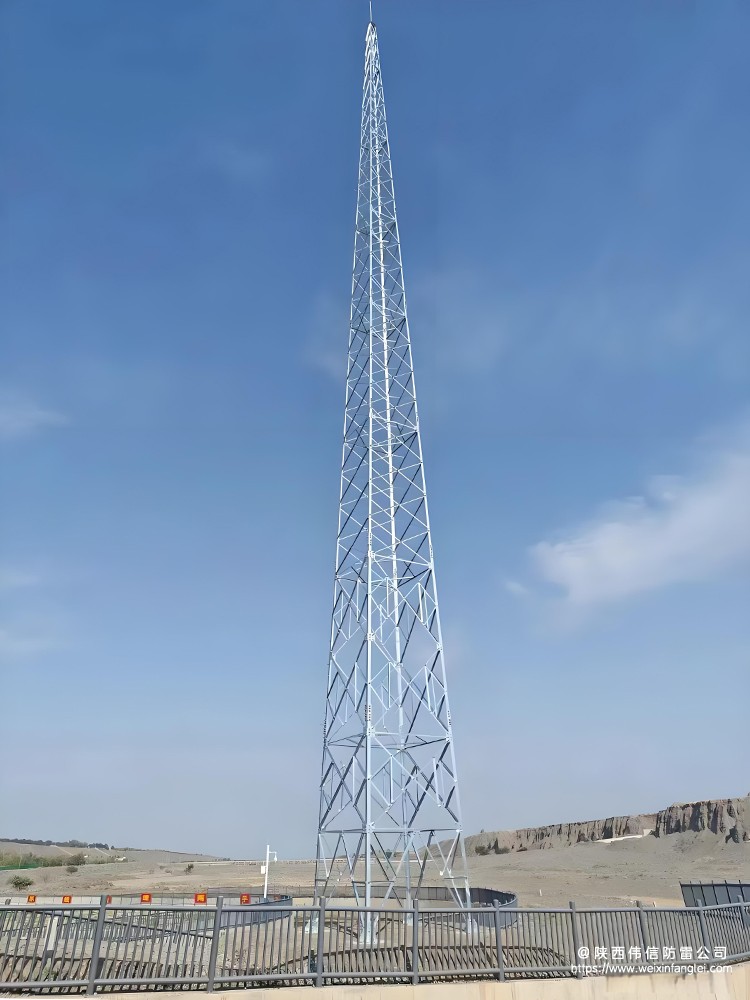

GFL钢结构避雷针塔是一种专为防雷设计的塔式结构，主要采用热镀锌角钢作为材料，具有良好的耐腐蚀性和机械强度。这种避雷塔通常用于高层建筑、库房、油库、变电站、电厂、物资仓库等地的防雷保护。 GFL四角避雷塔的高度有多种规格常见的包括20米、25米、30米、35米和40米等。其设计考虑了空气动力学原理，能够有效地吸引并引导雷电电流入地，从而保护建筑物和人员安全。
GFL1-2 钢结构避雷针塔技术参数与结构特点
1.主体规格
高度为 20 米，采用四柱角钢结构设计，主材为 Q235B 热镀锌角钢，镀锌层厚度≥70μm（3-6mm 工件）或≥85μm（其他厚度），具有优异的耐腐蚀性和机械强度。可承受风压 0.4-0.7kN/m²，适用于抗震设防烈度 8 度及以下地区，塔身垂直度偏差≤1/1000，接地电阻要求≤10Ω，设计使用年限超过 30 年。
2.结构优化
塔身由多段组成，各段通过螺栓连接，便于现场组装和维护。顶部安装不锈钢避雷针，利用尖端放电原理引导雷电电流入地，保护范围按 GB 50057《建筑物防雷设计规范》的滚球法计算，滚球半径根据场所类型确定（如易燃易爆场所取 30 米）。四角结构可分散雷电电流，降低侧击风险。
3.照明功能
与 GFL1-1 相比，GFL1-2 增加了双照明台设计，适用于需要夜间照明的场景，如仓库、机场等。
GFL1-2 钢结构避雷针塔适用标准与规范
1.直接引用标准
① 15D501《防雷与接地》图集：明确避雷塔的结构设计与安装要求。
② GB 50057《建筑物防雷设计规范》：规定防雷保护范围计算方法。
③ GB 50017《钢结构设计规范》：规范角钢材质与力学性能。
2.相关配套标准
还需符合 GBJ 135《高耸结构设计规范》及 CECS 80《塔桅钢结构施工及验收规程》，确保结构稳定性与施工质量。
GFL1-2 钢结构避雷针塔应用场景与安装要点
1.典型应用
主要用于易燃易爆场所（如危化品仓库、炸药库）、光伏发电站、变电站、通讯基站等开阔区域的直击雷防护，同时满足夜间照明需求。
2.安装要求

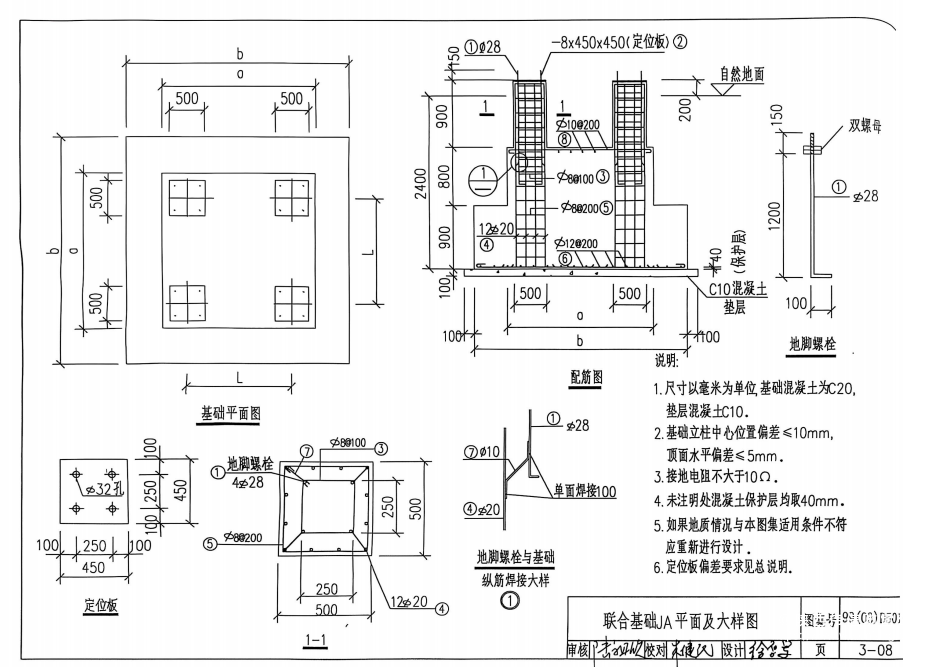

① 基础施工：需根据地基承载力（100-200kN/m²）设计混凝土基础，基础深度≥1.5 米，混凝土强度等级≥C20。
② 吊装与连接：采用吊车吊装，螺栓连接需达到规定扭矩，避雷针与塔身需可靠电气连接。
③ 接地系统：接地体埋深≥0.6 米，建议与建筑物原有避雷带接地引下线连接，可增设垂直接地极以降低接地电阻，接地电阻需通过专业测试达标

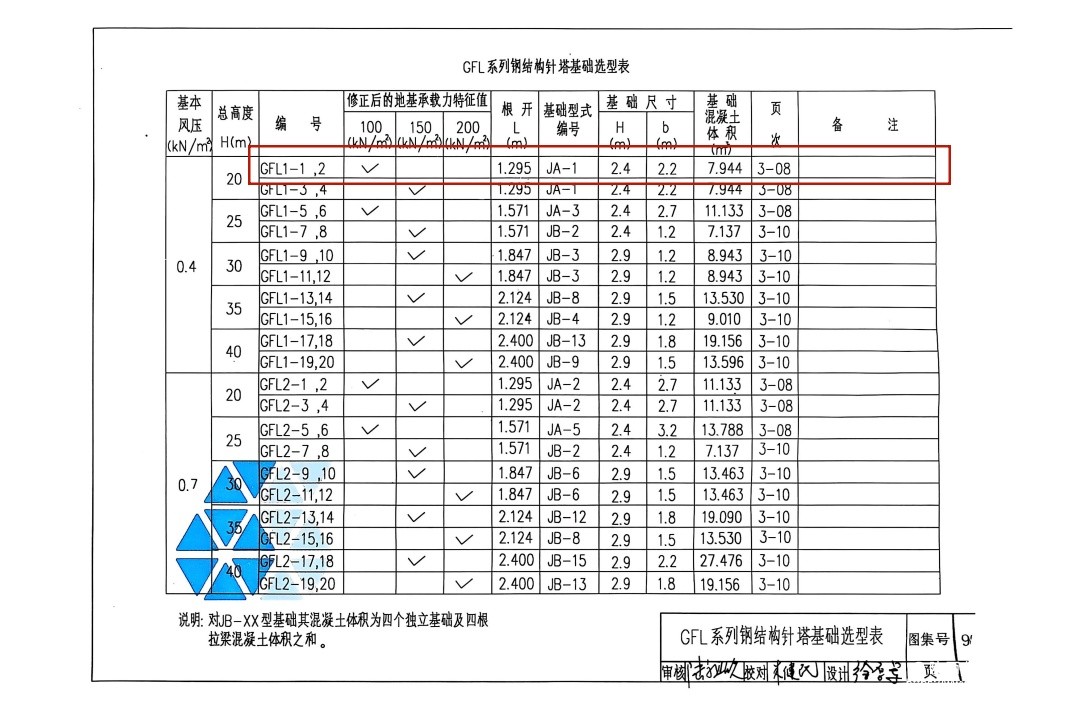

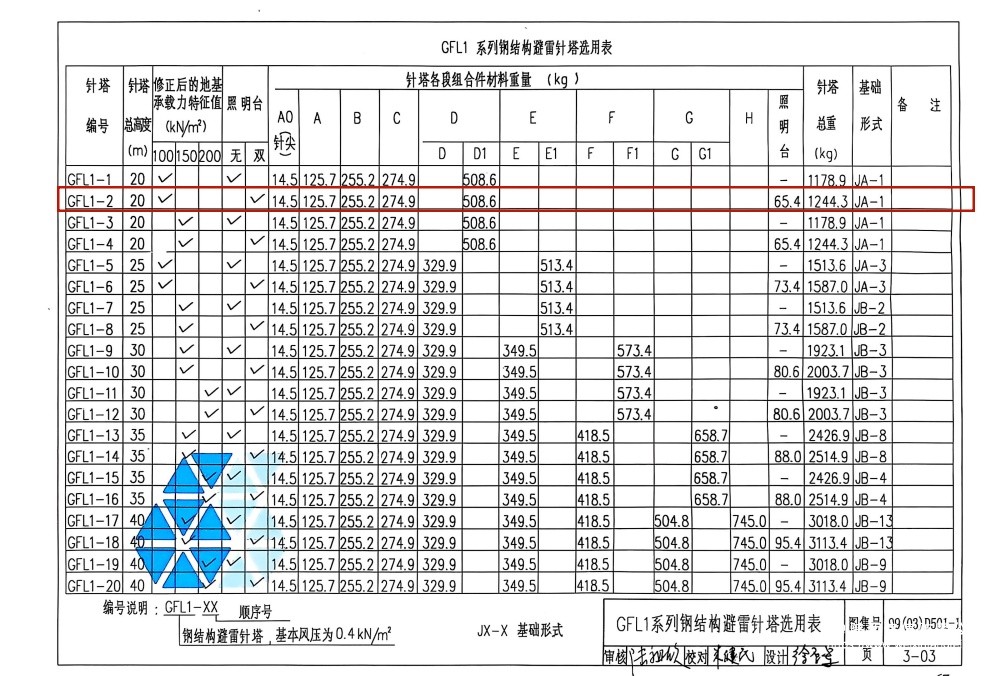

GFL1-2钢结构避雷针塔详细数据图
GFL1-2钢结构避雷针塔售后
1、物流配送
正常情况下在收到订单的5~7天内安排发货，如有特殊情况，则根据实际情况而定!
2、付款方式
支持多种付款方式，具体付款方式可根据实际情况协商而定
3、退换货政策
收到产品后如有异议，请及时与我们取得联系，进行协商解决
4、票据制度
可根据客户需求协商而定
